产品概述
描述

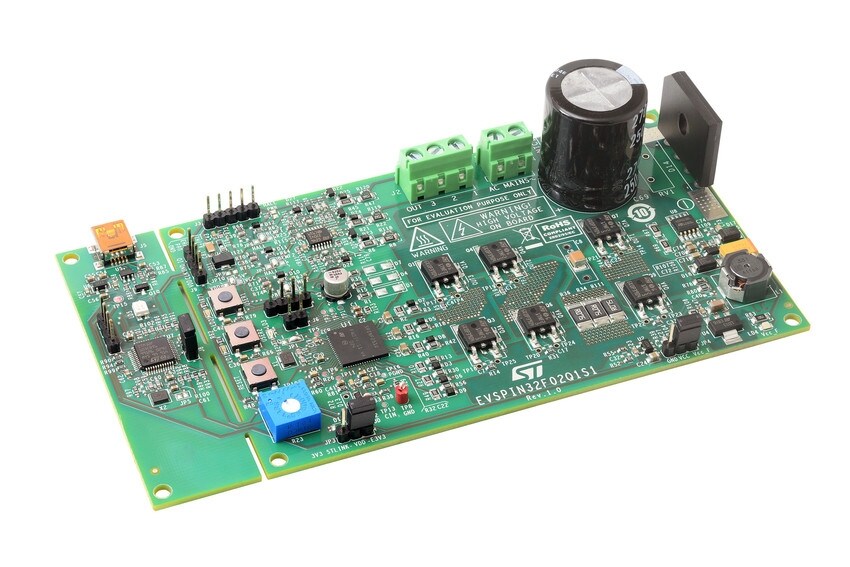

EVSPIN32F02Q1S1板是基于STSPIN32F0251控制器的三相完整逆变器，嵌入一个三相250 V栅极驱动器和一个Cortex®-M0 STM32 MCU。功率级配有STD17NF25 MOSFET，但是可以添加采用DPAK或powerFLAT 6x5封装的任何IGBT或功率MOSFET。
该板具有单分流感应拓扑，可实现有传感器和无传感器的FOC和6步控制算法。这允许驱动永磁同步电机（PMSM）和无刷直流电机（BLDC）。
评估板兼容大范围输入电压（从15 VAC（20 VDC）到120 VAC（170 VDC）），并包括一个电源级系统（配有采用降压配置的VIPER013BLS），以生成应用所需的+ 15 V和+3.3 V电源电压。
固件的调试和配置可以通过可拆卸ST-LINK-debugger使用标准STM32工具来执行。我们还提供SWD和UART TX-RX连接器。
-
所有功能
- 输入电压为15 VAC（20 VDC）至120 VAC（170 VDC）
- STD17NF25 MOS功率级具有：
- V(DS) = 250 V
- RDS(on)典型值 = 0.165 Ω
- 过流阈值设置为16 Apeak
- 用于IGBT / MOSFET封装的双重封装：
- DPAK
- PowerFlat 6x5
- 单分流电流感应，适用于：
- 传感或无传感6步算法
- 传感或无传感单分流矢量（FOC）算法
- 智能关断过流保护
- 数字霍尔传感器和编码器输入
- 母线电压检测
- 15 V VCC和3.3V VDD供电
- 板载内置的ST-LINK/V2-1
- 简易的用户界面，带有按钮和微调器
- 通过RoHS 认证
