产品概述
描述

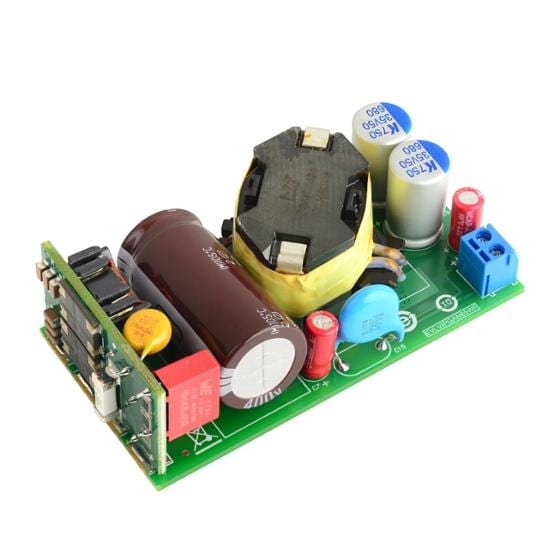

EVLVIPGAN65WF是一款24 V/65 W参考设计，采用隔离QR反激式拓扑结构，基于VIPERGAN65W高压转换器。该控制器将低压PWM控制器芯片与700 V氮化镓HEMT集成在同一封装内，同时具备以下特性：
- 完整特性集，助力打造高能效、低待机功耗的SMPS，简化BOM，实现高性价比的快速设计：ZVS准谐振工作模式带动态消隐时间、前馈补偿、波谷同步调节、低静态电流、先进的轻载管理。
- 提供全方位保护功能，显著提高最终产品的安全性与可靠性：输出过压保护 (OVP)、输出过载/短路保护 (OLP)、过压/欠压保护以及输入过压保护 (iOVP)。
为提升系统效率，次级侧整流采用由SRK1001自适应同步整流控制器驱动的功率MOSFET实现。
-
所有功能
- 输入电压范围：90至265 VAC通用交流电，频率为50 Hz至60 Hz。
- 最大输出功率：65 W
- 输出电压：24 VDC
- 输出电流：2.7 A
- 峰值效率：> 92 %
- 主要产品：功率氮化镓IC：VIPERGAN65W；同步整流IC：SRK1001
质量与可靠性
| 料号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVLVIPGAN65WF | 批量生产 产品已量产 | CARD | 工业 | Ecopack1 | - | - | - | |
EVLVIPGAN65WF
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
