产品概述
描述

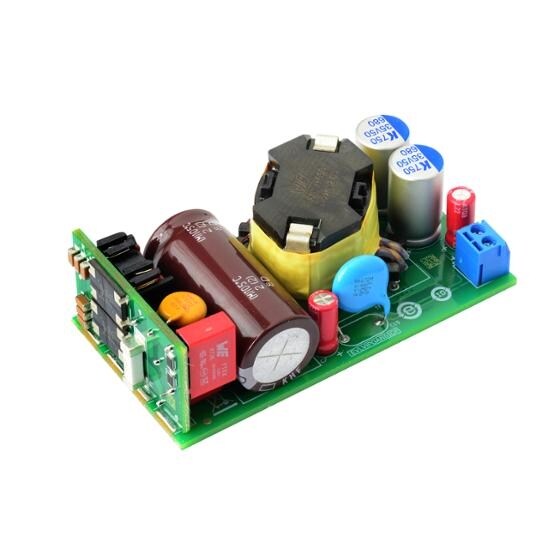

EVLVIPGAN65DF是一款24 V/65 W参考设计，采用隔离QR反激式拓扑结构，基于VIPERGAN65D高压转换器。该控制器将低压PWM控制芯片与700 V GaN HEMT集成在同一封装内，同时具备以下特性：
- 集成全套功能，助力打造高效、低待机功耗的SMPS，简化BOM，实现低成本、快速设计：动态消隐时间的ZVS准谐振控制、前馈补偿、波谷同步调节、低静态电流、先进的轻负载管理
- 提供全方位保护功能，显著提高最终产品的安全性与可靠性：输出过压保护 (OVP)、输出过载/短路保护 (OLP)、过压/欠压保护以及输入过压保护 (iOVP)。
通过SRK1001自适应同步整流控制器驱动的功率MOSFET，实现次级侧整流，从而进一步提升系统效率。
-
所有功能
- 输入电压范围：90至264 VAC通用交流电，频率为47 Hz至63 Hz。
- 最大输出功率：65 W
- 输出电压：24 VDC
- 输出电流：2.7 A
- 峰值效率：> 93%
- 主要产品：功率GaN IC——VIPERGAN65D；同步整流IC——SRK1001
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVLVIPGAN65DF | 批量生产 | CARD | 工业 | Ecopack1 | Yes | - | - | |
EVLVIPGAN65DF
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
