产品概述
描述

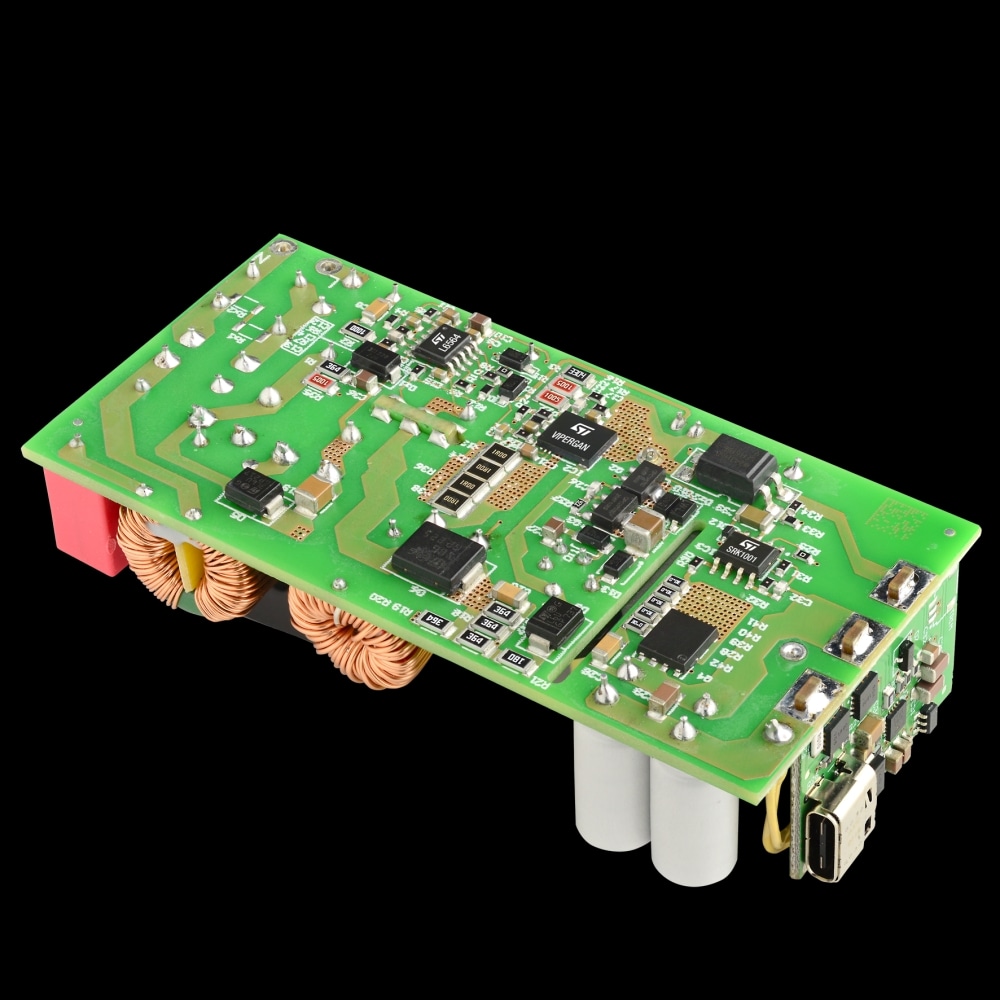

EVLVIPGAN100PD是100 W USB Type-C® Power Delivery 3.0适配器的一款参考设计。这是一种具有独立USB PD控制器的隔离式电源。评估板在初级侧基于意法半导体的VIPerGaN®高压转换器VIPERGAN100实现了准谐振反激式转换器，可提供用于电压调节的光耦合器反馈。该控制器在同一封装中将高性能低压PWM控制器芯片和650 V高压启动单元相结合。先进的低静态功耗电源管理有助于实现低待机功耗。
为了减少输入电源电流失真，从而以超低THD实现IDE范围电源操作，采用了基于L6564的PFC。
在次级侧，为提高系统效率，整流基于SRK1001自适应同步整流控制器实现。
同样在次级侧，驱动功率调节级和USB Type-C® PD接口的CC/CV调节回路基于STUSB4761控制器实现。该控制器提供全硬件USB PD栈的优势，可依据USB PD标准进行可靠、确定且安全的协商。
该评估板实现了一个可靠的适配器，具有输出过压、输出欠压、输出过功率和输出短路保护。该参考设计可帮助设计人员以较少物料开发适配器，从而实现低成本的快速设计。
-
所有功能
- 输入电压范围：90至264 VAC通用交流电，47至63 Hz频率
- 最大输出功率：100 W
- 输出电压：单路Type-C输出，5 VDC至20 VDC
- 五个固定的PD输出：5 V@3 A、9 V@3 A、12 V@3 A、15 V@3 A、20 V@5 A
- 峰值效率> 92.6%
- 功率密度（无外壳）：> 24 W/in3
- 支持USB Power Delivery协议
