产品概述
描述

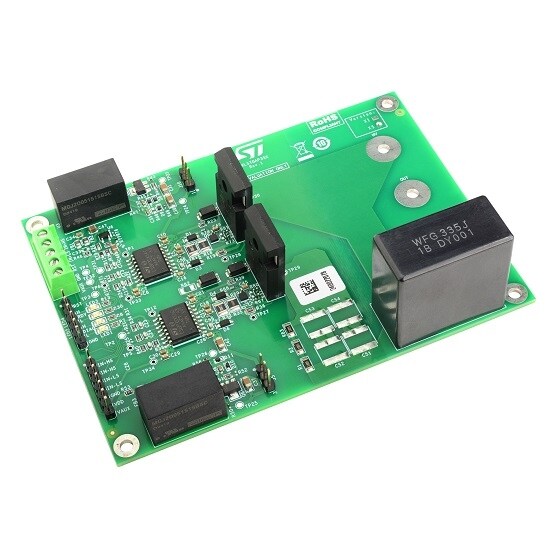

EVLSTGAP3SXS-H是一款半桥评估板，旨在评估STGAP3SXS隔离单栅极驱动器
STGAP3SXS具有10 A电流能力、轨到轨输出以及针对SiC MOSFET优化的UVLO和DESAT保护阈值，是工业应用中大功率电机驱动器的理想之选。
该栅极驱动器有一个输出引脚和一条用于外部米勒钳位N沟道MOSFET的驱动器线路，可优化半桥拓扑中快速换向时的正负栅极尖峰抑制。
该评估板由5 V VAUX连接供电，该连接也为低侧和高侧驱动部分的隔离式DC-DC转换器供电。如果使用5 V MCU，栅极驱动器可直接由VAUX供电；如果使用3.3 V MCU，则可由板载线性稳压器供电。PWM和复位输入可通过专用连接器轻松控制，而诊断输出则连接到板载LED。
器件保护功能（去饱和、软关断和米勒钳位）连接到评估板上的推荐网络，可通过开发板测试点轻松进行评估。
双输入引脚支持信号极性控制选择，并可实现硬件互锁保护，避免控制器故障时发生交叉导通。
该器件支持实现负栅极驱动，而板载隔离式DC-DC转换器可提供优化的SiC MOSFET驱动电压。
通过EVLSTGAP3SXS-H电路板，可以评估STGAP3SXS的所有功能，同时在总线电压高达520 V的条件下工作。如果需要，将两个SiC MOSFET更换为采用HiP247-4封装的适当器件和C4电容，可以将总线电压提高到1200 V。
-
所有功能
- 开发板
- 半桥配置
- 高达520 V的高压电源轨（受MOSFET和电容额定值的限制）
- SCTWA70N120G2V-4 SiC MOSFET：1200 V、30 mΩ、91 A
- 兼容5 V和3.3 V MCU
- VDD逻辑供电由板载生成的3.3 V或VAUX = 5 V提供
- 板载隔离DC-DC转换器，为高侧和低侧栅极驱动器供电，由VAUX=5 V供电，最大隔离度为5.2 kVpk
- 驱动电压配置的简易跳线选择：+19/0 V、+19/-4.7 V、+17/0 V、+17/-4.7 V
- 故障LED指示灯
- 最大工作隔离电压：1200 V
- 符合RoHS标准
- STGAP3SXS器件
- 驱动器电流能力：25 °C下拉/灌电流达10 A
- 输入-输出传播延迟：75 ns
- 用于外部N沟道MOSFET的米勒钳位驱动器
- 可调节的软关闭功能
- UVLO功能
- 去饱和保护
- 栅极驱动电压高达32 V
- 负栅极驱动电压
- 带滞后的3.3 V、5 V TTL/CMOS输入
- 温度关断保护
- 增强型电气隔离：隔离电压VISO = 5.7 kVRMS (UL 1577) 瞬态过电压VIOTM = 8 kVPEAK (IEC 60747-17) 最大重复隔离电压VIORM = 1.2 kVPEAK (IEC 60747-17)
- 开发板
