EVLSRK1004D

描述

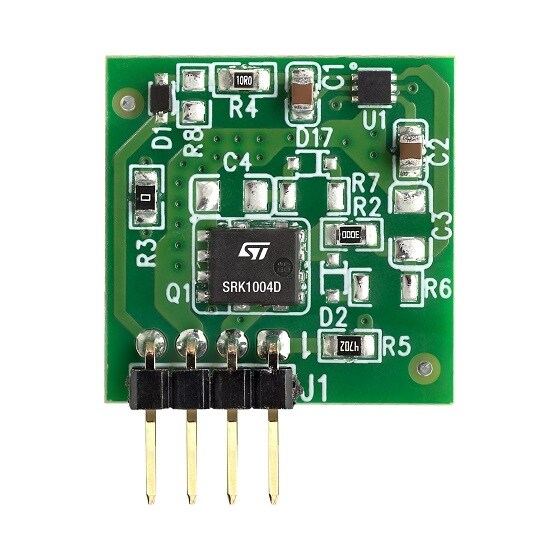

EVLSRK1004A、EVLSRK1004B、EVLSRK1004C和EVLSRK1004D是演示板，专用于评估SRK1004x同步整流控制器。

SRK1004是一款用于非互补有源钳位反激式转换器次级侧同步整流 (SR) 的控制器。它提供适合N沟道逻辑电平或标准电平功率MOSFET的栅极驱动输出。

该IC的控制方案是：一旦电流开始流过其体二极管，SR MOSFET就会导通，然后在电流接近零时关断。

开发板提供了适合低侧模式下的ACF或QR应用的设置。在这种情况下，器件直接由转换器的输出电压供电。

以高侧配置运行时，可利用一种特殊功能快速检测短路条件，从而抑制其工作，就像IC直接由输出电压供电一样。在高侧配置下使用时，建议使用专用辅助绕组为电路板供电，并使用R5 > 36 K配置 Vout,sc（用于Vout > 0 V时的短路检测）。例如，使用R5 = 150 K配置Vout,sc = 2 V。

这些开发板包括SR MOSFET（采用PowerFLAT 5 x 6封装），可以轻松集成到现有转换器中来替代整流二极管。
