产品概述
描述

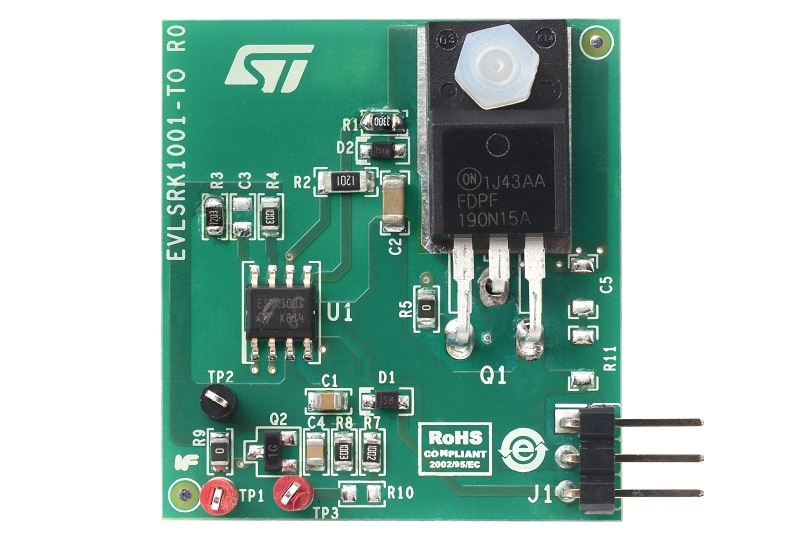

EVLSRK1001-TO是一款演示板，用于评估SRK1001同步整流控制器。
SRK1001实现了特定于反激式转换器次级侧同步整流的控制方案，并提供用于驱动N沟道功率MOSFET的大电流栅极驱动输出。该器件既可在准谐振 (QR) 应用中运行，也可在固定频率 (FF) 混合DCM-CCM应用中运行。该开发板具有适用于QR应用的设置。如要在FF应用中使用，需要在C3中添加一个100 pF的电容。通过TON引脚上的120 kΩ电阻 (R3)，可将导通后的消隐时间设置为1.44 μs左右的固定值。通过TOFF引脚上的100 kΩ电阻 (R4)，可将关断后的消隐时间设置为3 μs。
为了使用DIS/SYNC引脚功能，用户必须移除零欧姆电阻R9：PCB已经提供了一个连接到该引脚的NPN晶体管，用于实现远程开关。
该开发板配有SR MOSFET（采用TO220FP封装），可以轻松集成到现有转换器中以替代整流二极管。
-
所有功能
- 用于反激式转换器的同步整流器，具有固定导通时间和自适应关断时间
- Vcc范围：3.5 V到32 V
- DVS检测电压： 185 V AMR
- 最高频率：500 kHz
- N沟道MOSFET的内部栅极驱动器
- SR MOSFET类型：FDPF190N15A (150 V – 19 mΩ) TO220FP
