产品概述
描述

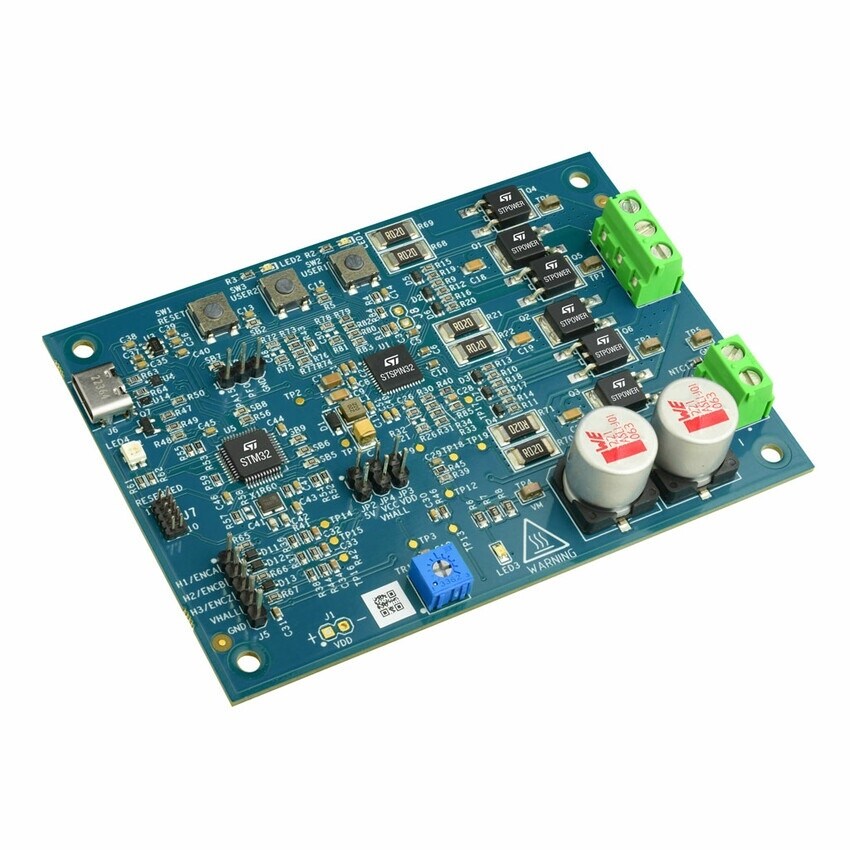

EVLSPIN32G0A2是一款基于STSPIN32G0A2的三相无刷电机驱动器评估板。
其功率级由六个采用STripFET F7技术的STD140N6F7 60 V MOSFET组成，支持最高45 V的工作电压，输出电流可达15 Arms。
该评估板采用三分流电流检测拓扑，适用于高性能磁场定向控制和6步算法，并具备一整套保护功能，包括电压监测、PCB温度监测、过流比较器以及栅极驱动器电源的UVLO。
专用连接器支持连接基于霍尔效应的数字位置传感器和增量式编码器。
用户可通过板载STLINK V2-1对STSPIN32G0A2的嵌入式MCU固件进行编程和调试，同时支持通过虚拟COM端口进行UART通信，以及通过大容量存储外设直接下载二进制文件。
该评估板与STM32电机控制SDK结合使用，旨在支持工程师测试、开发和验证电动工具、家用电器、风扇和泵等应用的电机控制设计。
-
所有功能
- 输入电压范围：7 V至45 V
- 输出电流可达15 Arms
- 功率级基于STD140N6F7 MOSFET
- 三分流电流检测拓扑
- 集成3.3 V降压稳压器
- 集成12 V LDO稳压器
- 数字霍尔传感器和编码器输入
- 过流比较器
- 母线电压检测
- 内部温度检测
- 嵌入式ST-LINK/V2-1（支持虚拟COM + 大容量存储 + SWD调试器和编程器）
- 简易用户界面，带有按钮和电位计
