产品概述
-
所有功能

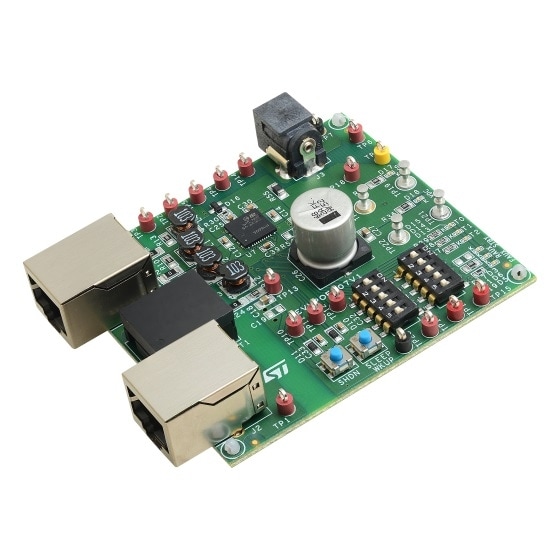

- 74x66 mm (3x2.6 inch) 的PCB尺寸经过优化，便于连接探头、更换元件和额外布线。
- 数据与电源输入以及数据输出RJ45以太网连接器与PoE信号路径变压器相连，以满足千兆以太网和IEEE Std.802.3标准的要求。
- 机箱接地平面连接，与以太网线连接的爬电距离为1.6 mm (65 mils)。
- 提供充足的元件以满足EMC要求，并确保在严苛工作条件下的电路设置。
- 提供分级电阻和拨码开关，用于选择PD的等级和类型。
- 8个LED指示灯和2个按钮，用于显示和设置PD的状态。
- 单个连接器，用于后置或前置辅助电源的实现。
- 输出电压的返回路径由MOSFET分段控制，控制信号由PG信号提供。
- 22个测试点或转塔，用于信号监测和评估板输出连接。
质量与可靠性
| 料号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVLPOE007V1 | 批量生产 产品已量产 | CARD | 工业 | Not compliant | - | - | - | |
EVLPOE007V1
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
