产品概要
描述

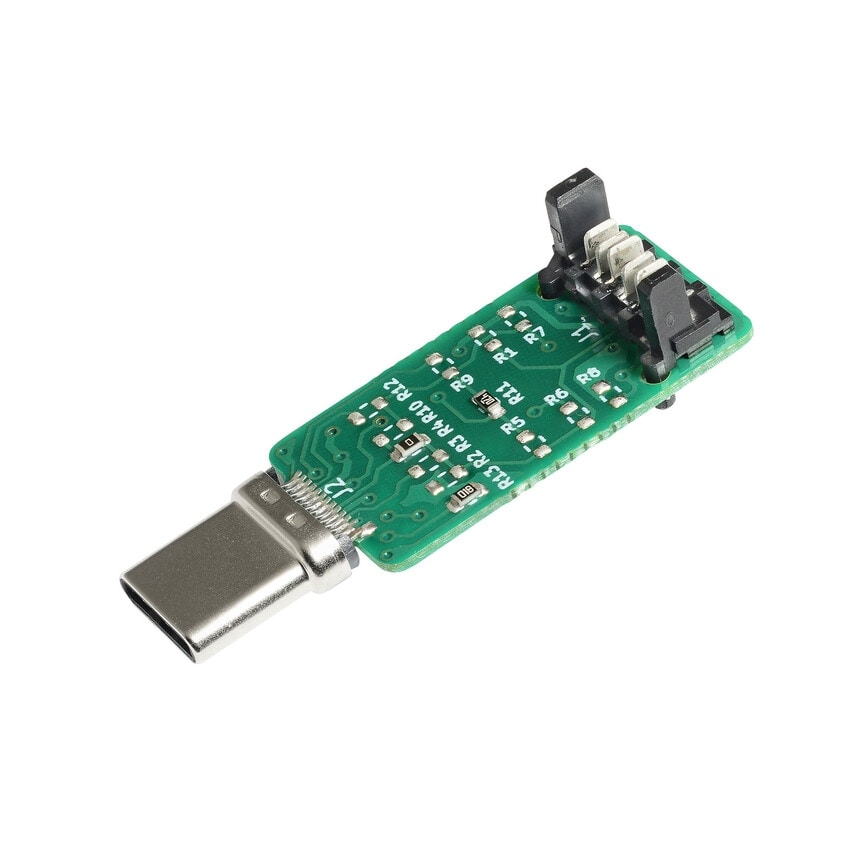

EVLONEPCC的紧凑设计支持通过EVLONEx开发板的USB Type-C端口上的UART通信通道，实现ST-ONE（或ST-ONEMP）与STEVAL-PCC020V2之间的通信。要通过CC线路配置ST-ONE（或ST-ONEMP）的参数，需对ST-ONE（或ST-ONEMP）进行如下编程设置：
- APPL_SETUP：禁用
- USART_ebable（UART映射）：CC1/CC2
- 编程模式：启用
器件参数可通过专用图形用户界面在PC上进行编程。将EVLONEx开发板的USB Type-C端口连接到EVLONEPCC的Plug USB Type-C接口，同时将适配器另一端连接至6路母头Picoflex IDC扁平带状电缆，即可打开ST-ONE（或ST-ONEMP）与STEVAL-PCC020V2之间的UART通信通道。
注意：如果器件与STEVAL-PCC020V2之间无法通信，请尝试反接适配器的USB Type-C接口。
-
性能一览
- 此适配器提供完整的参考设计，支持USB Type-C®至6路母头Picoflex IDC扁平带状电缆连接，配备USB Type-C连接器和6路Picoflex连接器。
- 尺寸：37.1 x 13.4 x 9.6 mm (L x W x H)。
- 当UART映射设置为CC1/CC2时，可通过UART通道设置ST-ONE和ST-ONEMP参数。
- 此外，还可以直接使用EVLONEx开发板的USB Type-C端口，实现ST-ONE（或ST-ONEMP）与STEVAL-PCC020V2之间的通信。
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | Material Declaration** |
|---|---|---|---|---|---|---|---|---|
| EVLONEPCC | Active 产品已量产 | CARD | Industrial | Ecopack1 | - | - | - | |
EVLONEPCC
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
