产品概述
描述

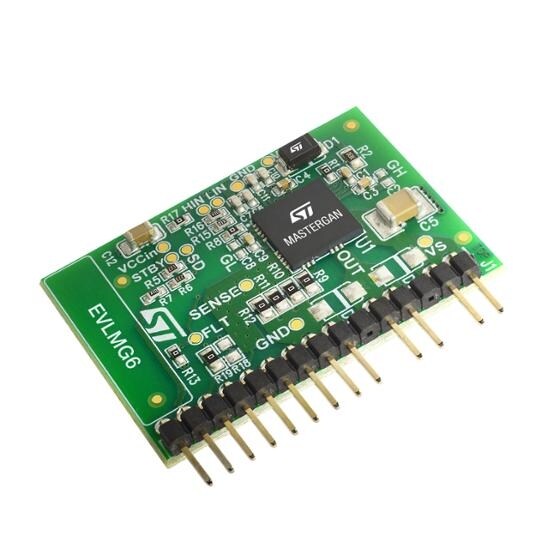

EVLMG6是一款基于GaN的半桥电源模块，配备MASTERGAN6，无需完整的PCB设计即可快速创建新的拓扑结构。
该模块出厂时预留了下桥臂电阻（设置为零）和两个外接体二极管（未焊装）的占位，每个体二极管分别与半桥GaN并联。
该模块可轻松配置为支持多种谐振拓扑和硬开关拓扑工作。
VCC电源可直接从应用IC控制器获取。板载自举二极管提供高侧VBOOT电压并确保高侧部分极快激活。MASTERGAN6内置两个LDO，能为两个高侧和低侧GaN驱动器快速生成最优6 V电源。
该模块可接收幅值范围在3 V至16 V的独立驱动信号，且其幅值与VCC电平无关。
EVLMG6是30 x 42 mm宽的FR-4 PCB，Rth(J-A)约为40 °C/W，无强制对流。
-
所有功能
- GaN半桥子板配备MASTERGAN6，适用于需要快速唤醒功能的电源应用。
- 具备一组完整的控制信号（LIN、HIN、SD、STBY），支持宽幅值范围，可连接模拟控制器或微控制器。
- VCC直接连接至控制器IC电源。无需外部稳压器即可为GaN驱动器提供适当的电源和保护。
- 用于高频解决方案的分立式自举二极管和电容。
- 可调低侧分流器，用于峰值电流模式控制算法。
- 外部并联体二极管用于满足谐振应用需求。
- 30×40 mm FR4双层PCB，结到环境热阻为40 °C/W
- 通过RoHS 认证
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVLMG6 | 批量生产 | CARD | 工业 | Ecopack1 | - | - | - | |
