产品概述
描述

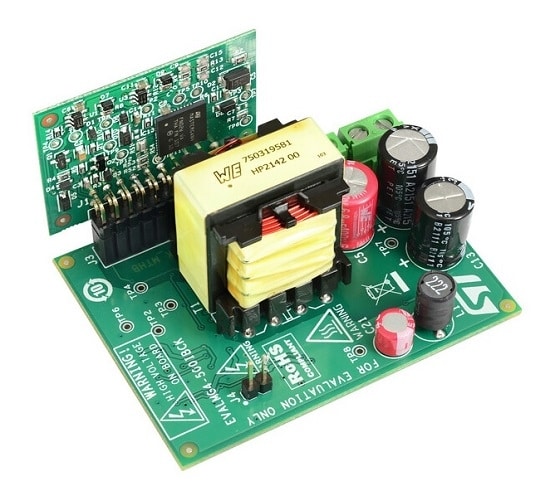

本文档介绍了EVLMG4-500WIBCK评估板，该板采用基于GaN的同步整流反向降压拓扑，用于驱动可调光LED负载；开关元件和二极管换成了安装在子板上的MASTERGAN4，确保获得紧凑的可扩展应用。HVLED002控制器用于管理主要由T1和MASTERGAN4组成的反向降压部分。
HVLED002的电源由ViPer06XS产生，它将降压拓扑的输入电压转换为Vdd引脚所需的电压，从而无需外部电源。
该电路被配置为产生1 A电流，但通过MASTERGAN4更改子板上的分流电阻组合，不同的输出电流是可选的。
该板工作时的输入电压为400 V，输出电压在150 V ~ 350 V之间。
板件上有调光电路。它包括两个电路：模拟电路和PWM电路。输出电流的调节范围为100% ~ 0%之间。
该电路具有过压和短路保护功能。
-
所有功能
- 输入电压：Vin = 400 Vdc，Vdim = 10 Vdc
- 输出电压范围：150 V – 350 V
- 输出电流：0.7 A – 1 A – 1.3 A，可通过分流电阻进行选择
- 高度精确的输出电流，输出电流波动小于5%
- 当Iout = 1 A且Vout = 350 V时，效率最高可达99.4%
- 无需散热装置
- 调光范围0% - 100%
- PCB尺寸：48.7 mm x 65.1 mm x 37 mm
- 母板：48.7 mm x 65.1 mm
- 子板：30 mm x 40 mm
- 通过RoHS认证
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVLMG4-500WIBCK | 批量生产 | CARD | 工业 | Ecopack1 | - | - | - | |
EVLMG4-500WIBCK
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
