产品概述
描述

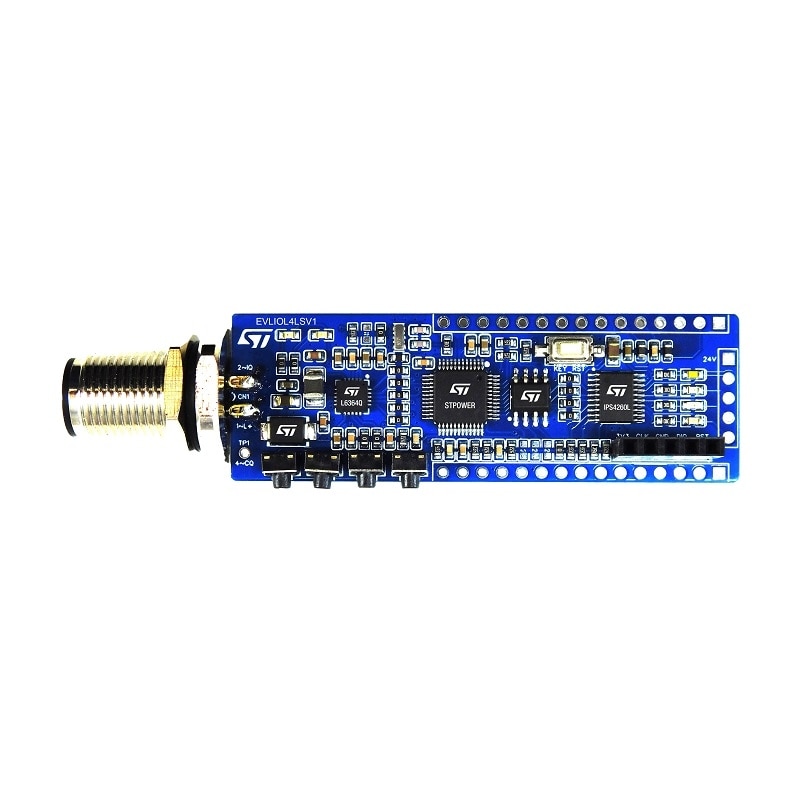

EVLIOL4LSV1是一款IO-Link执行器，适用于工厂自动化和系统告警指示灯应用中的传统塔灯：这个一站式解决方案，可用作工业化的参考设计。
具备IO-Link的EVLIOL4LSV1可用作智能塔灯的执行器。该器件还可以作为漏斗材料指示灯，指示物料数量或紧急程度。
EVLIOL4LSV1的设计中采用了L6364（作为IO-Link设备收发器），低功耗的STM32G071CB MCU，以及IPS4260L（作为工业负载的低侧驱动器）。一个专用的SWD 5引脚连接器用于MCU编程。
使用IPS4260L四路低侧开关，该解决方案可以驱动塔灯、阀门或泵等外部低侧负载。使用IPS4260L的开路负载检测功能，该器件可以诊断LED灯是否处于工作状态。
这款EVLIOL4LSV1需与IO-Link主板、控制工具GUI软件及相应的IODD文件配合使用。
-
所有功能
- 基于L6364Q双通道IO-Link设备收发器的IO-Link A类接口
- 在STM32G071CBT6上运行的IO-Link微型协议栈
- 基于IPS4260L（智能低侧电源开关）的4路低侧输出通道
- 外部负载的供电电流为每通道1 A（最大总电流为2 A）
- 用作数字输入通道的4个按钮
- 工作电压为18 V至30 V DC
- TVS基于SMBJ30CA保护器件免受浪涌影响
- M12 4引脚连接器可满足IO-Link规范和工业需求。
