产品概述
描述

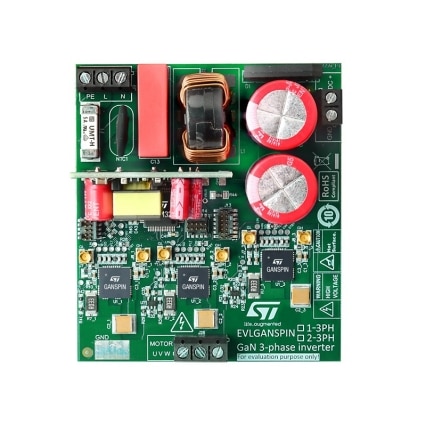

EVLGANSPIN1-3PH是一款三相逆变器，基于GANSPIN611半桥氮化镓系统级封装（集成138 mΩ、650 V增强型HEMT氮化镓和带LDO的栅极驱动器、自举二极管、过流保护）和STM32G431RB（配备170 MHz Arm Cortex®-M4 MCU、128 KB Flash存储器和数学加速器）。
该开发板支持无传感器矢量控制 (FOC)，可驱动永磁同步电机 (PMSM) 和无刷直流电机 (BLDC)，适用于冰箱压缩机、泵、风扇及工业设备等广泛应用场景。
EVLGANSPIN1-3PH尺寸为77 x 88 mm，采用四层2 Oz FR-4材质PCB，在静止空气中实现12 °C/W的热阻 (Rth(J-A))，等效为每个氮化镓器件72 °C/W，每个半桥32 °C/W。
-
所有功能
- 采用GANSPIN611半桥系统级封装的三相拓扑结构
- GANSPIN611：2个138 mΩ、650 V HEMT氮化镓器件 + 驱动器（采用9x9 QFN封装，集成LDO、过流保护和自举二极管）
- STM32G431RB MCU Arm Cortex-M4 MCU 170 MHz
- 3分流拓扑支持无传感器矢量控制 (FOC)
- 230 V交流电源线路输入滤波器和整流器
- 典型功率达400 W，频率为16 kHz
- 调整到10 V/ns dV/dt，以兼顾EMI与电机可靠性
- 接口：UART、霍尔位置传感器、SWD
- 通过VIPER06LS提供12 V、5 V、3.3 V三路电源轨
- 分流放大器采用TSV911ILT 8 MHz运算放大器
- 过电流保护
