EVL6480

Active

产品已量产

基于L6480器件的步进电机驱动器评估板

描述

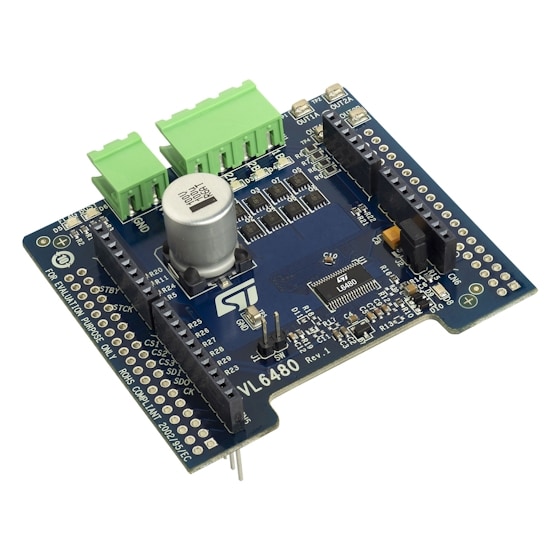

EVL6480是基于L6480的步进电机驱动器评估板，

为步进电机驱动应用提供经济实惠且易用的解决方案。

L6480器件采用模拟混合信号技术，是适用于驱动两相双极步进电机（支持微步进）的先进全集成解决方案。该器件集成用于N沟道MOSFET功率级的双全桥栅极驱动器和嵌入式非耗散过流保护功能。独特的电压驱动模式可补偿BEMF、总线电压和电机绕组变化，实现真正的1/128步分辨率微步进。数字控制内核支持生成包含加速度、减速度、速度或目标位置的用户自定义运动曲线，可通过专用寄存器组轻松配置。所有应用命令和数据寄存器（包括电流保护门限点、死区时间、PWM频率等模拟参数设置）均通过标准5 Mbit/s SPI接口传输。一整套保护功能（过热、低总线电压、过流及电机失速保护）确保了L6480的可靠性，使其能满足最严苛的电机控制应用要求。

EVL6480兼容Arduino® UNO R3连接器，支持以堆叠的方式添加其他电路板，从而驱动多达三个步进电机。
