产品概述
描述

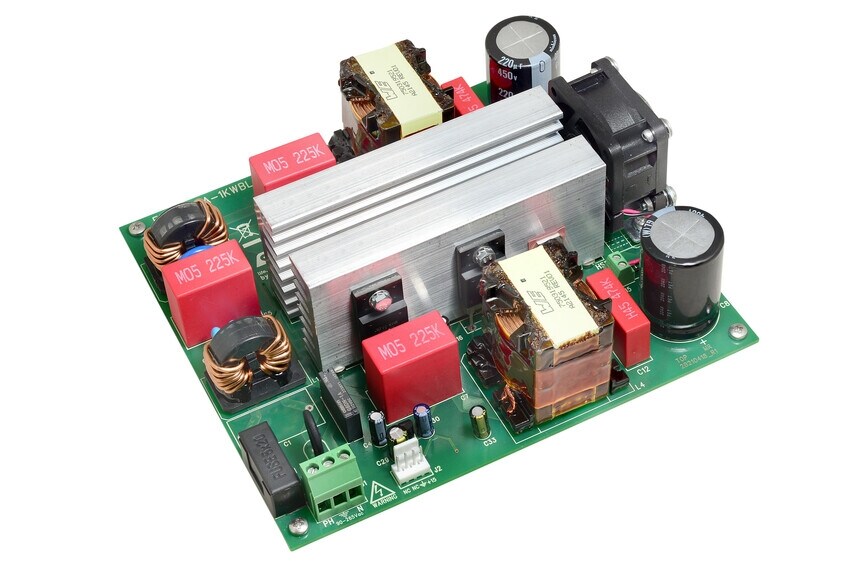

EVL4986A-1KWBL演示板基于全新L4986A峰值电流模式CCM功率因数控制器，是一款无桥PFC预稳压器，采用双升压拓扑，具有1 kW输出功率（400 V直流），输入电压范围广 (90 VAC-265 VAC)。
可用作前端转换器（功率可达1 kW），符合IEC61000-3-2和JEITA-MITI标准。
演示板基于双升压 (Barbi) 拓扑而设计，该拓扑采用两个分支，每个分支都包含一个升压级，管理一半的电源周期。每个部分均以几乎固定的频率 (65 kHz) 运行。
该演示板采用无桥方法和L4986A控制IC，在整个输入电压范围内实现了高效率和低输入电流THD。与类似无桥解决方案相比，这两项优势是通过电路复杂性降低和组件量减少而实现的。
-
所有功能
- 输入电源范围：90至265 VAC - 频率45至65 Hz
- 输出电压/负载：400 V/2.5 A
- 效率：
- 230 VAC（满载）时达到98%以上
- 115 VAC（满载）时达到95.5%以上
- 在10%至100%的负载范围内达到94%以上
- 空载电源功耗：230 VAC时低于250 mW
- 电源谐波符合EN61000-3-2 A类和JEITA-MITI A类标准
- EMI符合EN55022 B类标准
- 安全性符合EN62368标准
- 尺寸145 x 160 mm，高度 = 35 mm
- PCB：双面，70µm，FR-4，混合PTH/SMT
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVL4986A-1KWBL | 批量生产 | CARD | 工业 | Ecopack1 | - | - | - | |
