EVL400W-EUPL7

批量生产
Design Win

基于L4984、L6699和SRK2001的12 V - 400 W适配器

下载数据摘要 Order Direct

产品概述

描述

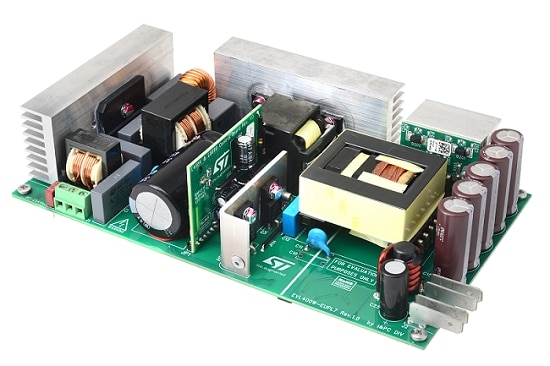

EVL400W-EUPL7评估板是基于一个12 V - 400 W转换器,专为典型的AC/DC适配器(在轻负载时有宽输入电源范围、超低功耗、以及良好的平均效率)而设计。

该架构基于两级方法:前端PFC预稳压器基于采用L4984的CCM(连续导通模式)升压PFC控制器,下游LLC谐振半桥转换器是围绕L6699设计的。

在次边,同步整流是通过SRK2001实现的,它保证了非常高的整流效率,因此需要的散热器尺寸很小。

PFC部分使用专有的LM-FOT(线性调制恒定关断时间),只要工作在CCM(连续导通模式)中,就允许升压PFC转换器的控制方法以固定频率运行。

LLC部分采用L6699,一款专门针对谐振半桥拓扑的双端控制器。输出电压调节是通过工作频率调制实现的。

该演示板主要关注轻负载效率,通过PFC和LLC控制器的突发模态功能与L6699的自适应死区时间(由内在逻辑根据半桥节点瞬变时间调制,从而使变压器磁化电感最大化,减少轻负载运行时的初级电流)实现。

一款基于耗尽型MOSFET的有源高压启动电路提供了非常快的启动时间,并将正常运行期间的剩余消耗最小化到可以忽略的水平

  • 所有功能

    • 通用输入电源电压范围:从90 Vac至264 Vac
      • 频率从45至65 Hz
    • 输出电压:12 V,33 A连续工作
    • 满载时的总效率:> 89%,根据面向计算机的ENERGY STAR®6.1限制
    • 在CLEAResult Plug Load Solutions网站上, 115 Vac系列被评为80Plus铂金级,230 Vac系列被评为金牌级
    • 平均效率:> 89%,根据欧洲CoC ver.5 Tier 2外部电源
    • 250 mW>50%时的效率,远高于家电和办公设备EuP lot 6 Tier 2标准
    • 无负载电源功耗:在230 Vac处小于150 mW,远低于European CoC ver.5 Tier 2外部电源限制
    • 电源谐波:满足EN61000-3-2 D类和JEITA-MITI D类
    • EMI:根据EN55022 B类
    • 安全:符合EN60950标准
    • 通过RoHS认证
