EVL250WMG1L

批量生产

产品已量产

400 V - 24 V / 10.5 A DC-DC resonant LLC converter for industrial applications, using MasterGaN1L, L6599A, and SRK2001A

描述

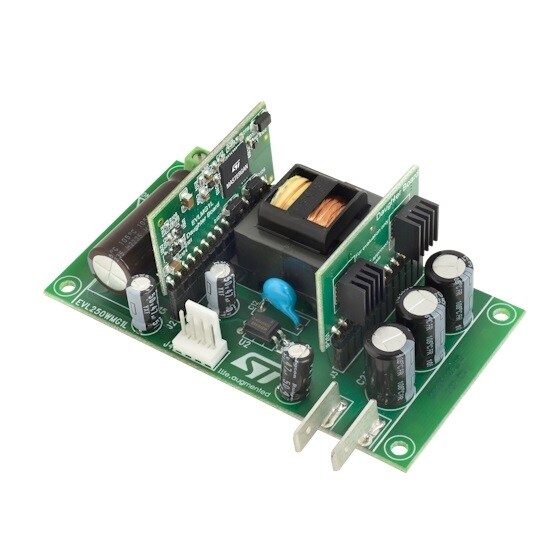

EVL250WMG1L演示板是一款基于MasterGaN1L的谐振LLC变换器，专门用于任何需要最小尺寸和高效率的工业应用。该器件在同一封装中集成一对GaN MOSFET和一个驱动器，可直接对接任何类型的SMPS控制器。由于采用GaN技术™和内嵌驱动器，该转换器的工作频率比使用传统MOSFET时更高。实际上，该板的初级侧没有散热器，尺寸非常小；功率密度为34 W/inch3。该板效率高、体积小，同样适合可用空间有限的应用场景。在24 Vdc的条件下，其输出功率可达250 W。转换器具有过电流、短路和过压保护功能。输入电压监控允许按级联转换器的正确顺序启动，防止在过低的输入电压下运行。该板包含一个带变压器和主控制器的主板，以及两个小型子板：一个在初级侧，内嵌MasterGaN1L；另一个在次级侧，配有SR控制器SRK2001A和MOSFET。
