EVL011A150ADP

批量生产
Design Win

基于STNRG011A数字组合和SRK2001自适应同步整流控制器的12 V - 150 W电源

下载数据摘要 Order Direct

产品概述

描述

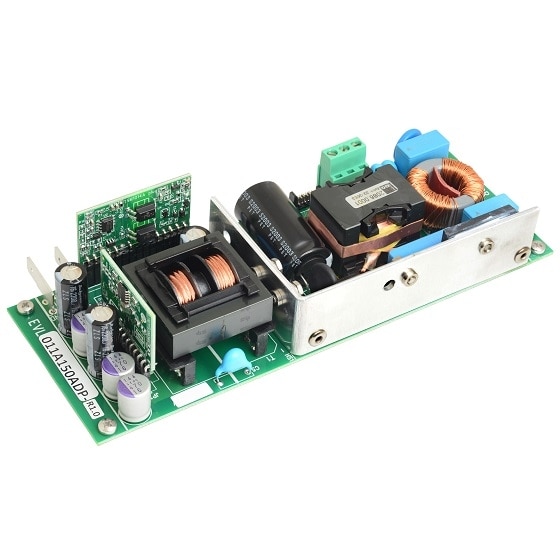

EVL011A150ADP是一款适用于90至264 Vac电源的12 V/150 W电源演示板,也是一款典型的AC/DC转换器,适用于多合一 (AIO) 计算机适配器和通用型大功率适配器。

该设计基于STNRG011A IC,一个用于控制两级AC/DC SMPL的数字Combo控制器。其前端是过渡模式PFC预调节器,而第二级是LLC HB谐振转换器。SRK2001可实现同步整流,提高效率。

由于无负载时功耗极低,无需使用辅助电源。

此外,该展示板还具备全套辅助功能和保护措施,能够在保证设计坚固耐用的同时,降低总体物料成本。

在效率、空载输入功率和功率因数以及特征谐波含量方面,EVL011A150ADP的表现能够符合ENERGY STAR®面向计算机的V6.1规范、Eup Lot 6 Tier 2以及European CoCV5 Tier-2等重要标准的要求,且远低于欧洲EN61000-3-2 D类标准和日本JEITA-MITI标准D类规定的限值。

  • 所有功能

    • 数字控制器:STNRG011A
    • TM PFC与HB-LLC谐振转换器
    • 输入电压范围:90 - 264 Vac
    • 12 V ± 5%恒定输出电压调节
    • 满载功率:连续工作时为150 W
    • 有负载时的峰值功率:200 W
    • 满载和平均效率:在115/230 Vac下大于90%
    • 峰值效率:大于93%
    • 无负载电源消耗:少于75 mW
    • 保持时间:大于10 ms
    • 全套可编程参数
    • NVM可配置,提高灵活性
    • 内嵌EEPROM,可实现黑盒功能

质量与可靠性

产品型号 Marketing Status 等级规格 符合RoHS级别 WEEE Compliant 材料声明**
EVL011A150ADP
批量生产
CARD 工业 Not compliant -

EVL011A150ADP

Package:

CARD

Material Declaration**:

Marketing Status

批量生产

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Not compliant

(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持
