产品概述
描述

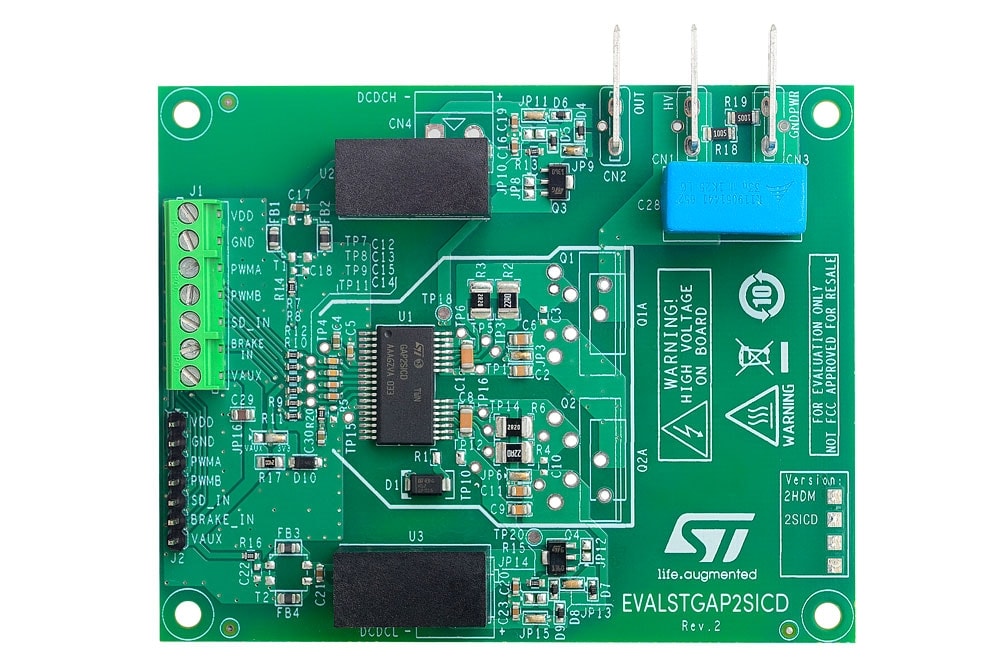

EVALSTGAP2SICD是一款半桥评估板，专为评估STGAP2SiCD隔离式双栅极驱动器而设计。
该栅极驱动器具有4 A电流能力和轨到轨输出，因此，同样适用于大功率应用，例如配备SiC电源开关的工业用电机驱动器。
该器件集成了多种保护功能：提供专用的SD和BRAKE引脚，支持UVLO和热关断功能有助于设计高可靠性系统，同时互锁功能可防止输出同时处于高电平。
该器件支持负栅极驱动，而板载隔离式DC-DC转换器可提供优化的碳化硅MOSFET驱动电压。
EVALSTGAP2SICD评估板支持评估STGAP2SICD的全部功能，同时可驱动采用TO-220或TO-247封装、额定电压高达1200 V的半桥功率级。
该评估板允许用户轻松选择和调整相关外部组件的参数，以便在不同应用条件下评估驱动器性能，并对最终应用中的组件进行精细预调。
-
所有功能
- 开发板
- 高压导轨达1200 V
- 负栅极驱动
- 板载隔离DC-DC转换器，为高压侧和低压侧栅极驱动器供电，由VAUX=5 V供电，最大隔离电压为5.2 kV
- VDD逻辑供电由板载生成的3.3 V或VAUX = 5 V提供
- 驱动电压配置的简易跳线选择：+17/0 V、+17/-3 V、+19/0 V、+19/-3 V
- 器件
- 驱动器电流能力：4 A供电/受电@25 °C
- 4 A Miller钳位
- 较短的传播延迟：75 ns
- UVLO功能
- 可配置的互锁功能
- 专用SD和BRAKE引脚
- 栅极驱动电压高达26 V
- 带滞后的3.3 V、5 V TTL/CMOS输入
- 温度关断保护
- 待机功能
- 开发板
