产品概述
描述
EVALSTGAP1BS是一款电流隔离单栅极驱动器，适用于具有先进保护、配置和诊断功能的N沟道MOSFET和IGBT。STGAP1B1S的架构通过真正的电流隔离将驱动通道与控制和低压接口电路隔离。

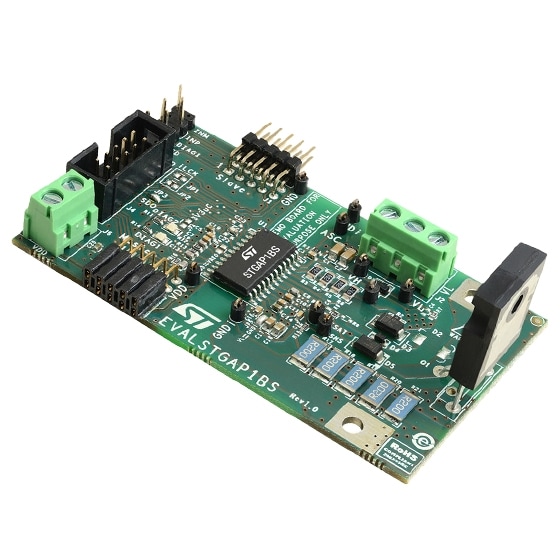

通过EVALSTGAP1B1S开发板，可以评估STGAP1B1S的所有特性，同时驱动额定电压高达1500 V的电源开关。该开发板可以评估采用TO-220或TO-247封装的电源开关，同时还支持连接散热器，以充分利用STGAP1B1S处理超高功率应用的能力。
如果与STEVAL-PCC009V2通信板和STGAP1B1S评估软件配合使用，该开发板还可通过SPI接口轻松启用、配置或禁用驱动器的所有保护和控制功能。由于可以通过SPI访问驱动器的状态寄存器，因此还可以使用高级诊断功能。
可以将多块开发板连接在一起，共享相同的逻辑电源电压和控制信号，以评估半桥、交错甚至更复杂的拓扑结构。当使用多个器件时，该开发板允许实现SPI菊花链。
-
所有功能
- 开发板：
- 高压导轨达960 V
- STGW30NC120HD：1200 V/30 A PowerMESH™ IGBT
- 负栅极驱动
- 适合与STEVAL-PCC009V2和配置图形用户界面配合使用
- 故障LED指示灯
- 通过RoHS认证
- 器件：
- 驱动器电流能力：25 °C下灌/源电流达5 A
- 5 A有源Miller箝位
- 栅极驱动电压高达36 V
- 负栅极驱动能力
- 退饱和检测
- 过电流保护
- 输出2级关断 (2LTO)
- 电源电压上带有UVLO
- 过温告警和关断保护
- 3.3/5 V逻辑输入接口
- 带菊花链功能的SPI用于参数编程和诊断
- 开发板：
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVALSTGAP1BS | 批量生产 | CARD | 工业 | Ecopack1 | - | - | - | |
EVALSTGAP1BS
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
