产品概述
描述
PWD5F60是一款先进的系统级功率封装器件，在紧凑的QFN封装内集成了栅极驱动器与4个N沟道功率MOSFET。
集成功率MOSFET具有1.38 Ω的RDS(ON) 和600 V的漏源击穿电压。嵌入式栅极驱动器具有两个比较器，可用于峰值电流控制或过流保护，并集成了自举二极管。因此，可以在极小空间内高效驱动负载，显著减少外部元件与BOM。

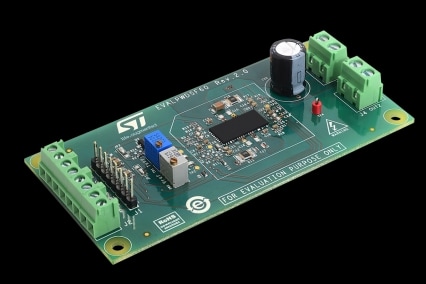

EVALPWD5F60演示了如何使用PWD5F60驱动全桥拓扑中的单相负载，从而实现对流入负载的电流方向与电流值的控制。得益于PWD5F60高度集成特性的典型应用示例：单相BLDC电机与风扇。
得益于PWD5F60的集成特性，演示板具有非常小的占板面积与优化布局，只需提供电源电压和方向信号即可运行。
该演示板可轻松选择和修改外部相关元件值，支持不同应用条件下的快速性能评估以及对最终应用元件进行微调。
-
所有功能
- 集成栅极驱动器和功率MOSFET的系统级功率封装器件特性：
- RDS(ON) = 1.38 Ω
- BVDSS = 600 V
- 内置2个比较器
- 占用面积非常小，所有有源器件均采用SMT技术，无需散热片
- 板载快衰减或慢衰减恒定关断时间峰值电流控制
- 支持PWM电压模式控制，可通过外部逻辑信号实现过流保护
- 驱动器电源电压范围：10 V至20 V
- 低侧和高侧UVLO保护
- 具有滞后和下拉功能的3.3 V至15 V兼容输入
- 内部自举二极管
- 减少BOM
- 非常紧凑且精简的布局
- 灵活快捷的设计
- 符合RoHS标准
- 负载电流最高1 A
