产品概述
描述

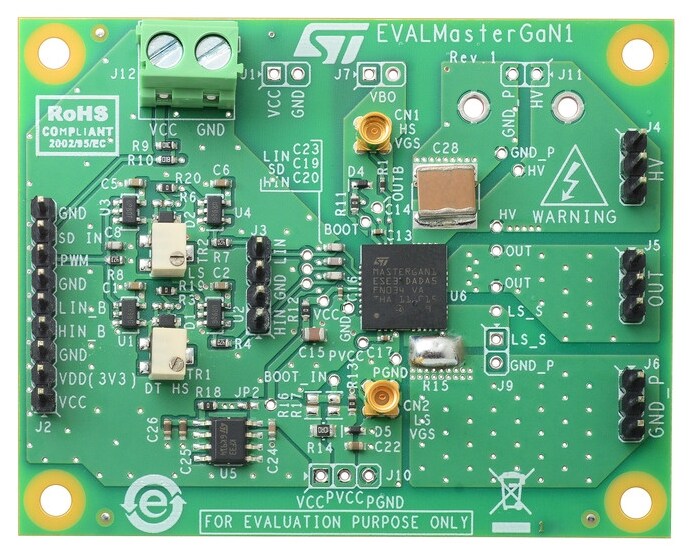

EVALMASTERGAN1评估板是一款易于使用且快速适应的工具，用于评估MASTERGAN1的性能，无需完整的PCB设计就可以快速创建新的拓扑。
EVALMASTERGAN1提供一个板载可编程输入死区时间发生器，由单一VCC电源供电（典型值6 V）。嵌入式线性稳压器提供3.3 V电轨，为低压逻辑电路（如微控制器或FPGA）供电。
预留了部分空间，以便根据最终应用需求对板件进行定制。这些定制包括：使用单独的输入信号或单一PWM信号；使用外部自举二极管；为VCC、PVCC或Vbo单独供电；针对峰值电流模式拓扑使用低边分流电阻。
还可以访问MASTERGAN1的所有引脚。
EVALMASTERGAN1是一款宽度为56 x 70 mm的FR-4 PCB，Rth(J-A)为35 °C/W，无强制对流。
-
所有功能
- 半桥演示板配备MASTERGAN1，并且能够承受600 V电压
- 在螺旋式连接器或针接式连接上配置的VCC输入为MASTERGAN1供电
- 一套完整的特性，通过单一或互补的驱动信号来驱动MASTERGAN1
- 嵌入式死区时间发生器将单一PWM信号转换为双互补的LIN和HIN信号，死区时间可独立调节
- 板载3.3 V稳压器用于外部电路供电（可达50 mA）
- 结到环境的热阻为35°C/W，用于评估大功率拓扑
- 高频连接器用于MASTERGAN1 GL和GH引脚监控
- 为低边分流器、外部自举电容器和高电压高电容的大电容器预留空间
- 通过RoHS认证
所有资源
| 资源标题 | 版本 | 更新时间 | Actions | 細節 | 下載 |
|---|
Board Manufacturing Specifications (1)
| 资源标题 | 版本 | 更新时间 | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 11 Feb 2021 | 11 Feb 2021 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 12 Feb 2021 | 12 Feb 2021 |
质量与可靠性
| 料号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| EVALMASTERGAN1 | 批量生产 产品已量产 | CARD | 工业 | Ecopack1 | - | - | - | |
