EVAL-L99DZ200

批量生产
Design Win

Evaluation board for L99DZ200G

下载数据摘要

产品概述

描述

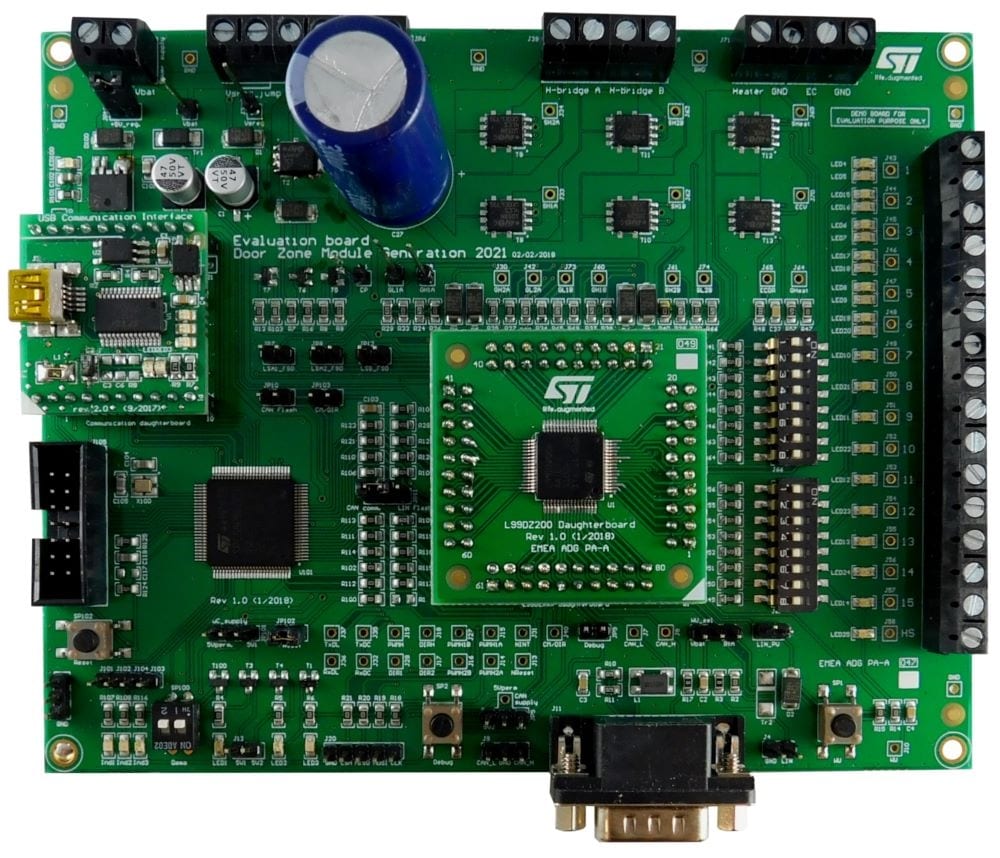

EVAL-L99DZ200评估板适用于前轮驱动后门区域架构和电动行李箱应用。

该板包含一块主板和一块子板。基于SPC582B60微控制器的主板提供的逻辑部分用于监控和驱动子板上装配的L99DZ200G器件。

为了便于板卡的使用和设置,意法半导体提供一款易于使用并带有图形用户界面(GUI)的专用软件。该GUI使用户能够设置L99DZ200G控制参数,同时它还显示实时诊断信息,例如电流输出和电池电压监控。

  • 所有功能

    • 基于L99DZ200G的板件功能,具有LIN和HS-CAN并提供双路H桥驱动的汽车前车门设备
    • 主板尺寸:150 mm(长) x 120 mm(宽)
    • 子板尺寸:36.8 mm(长) x 35.6 mm(宽)
    • 通过STL64N4F7AG功率MOSFET实现板件电池反向保护
    • H-桥,配4 x STL76N4F7AG功率MOSFET
    • 加热器和电致变色元件,配2x STL19N3LLH6AG功率 MOSFET
    • FDTI通过USB实现PC控制
    • 所有意法半导体器件都达到汽车级标准
