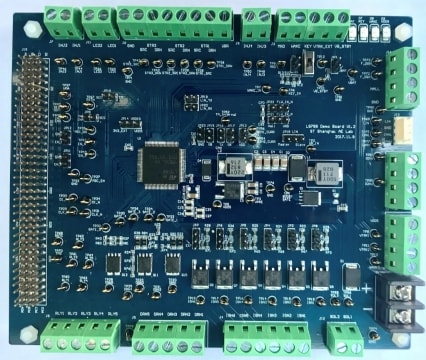

产品概述
-
所有功能
- 最低/最高电压：0 V到36 V
- 专为符合ISO26262标准的系统设计
- 1个预升压稳压器和1个预降压稳压器
- 1个线性5 V稳压器，输出电流为1 A
- 3个独立的自保护5 V跟踪稳压器，输出电流为150 mA。
- 1个输入电压引脚，用于监控外部跟踪
- 所有稳压器均可实现经过协调的软启动
- 4通道LS喷油器LS驱动器
- 2通道LS驱动器，用于O2H负载，具有电流检测功能
- 2通道LS凸轮轴或电磁阀驱动器
- 5通道LS继电器驱动器
- 2通道LS LED驱动器
- 3通道LS/HS驱动器，具有电池低电量功能用于智能启动
- 1通道LS主继电器驱动器 (MRD)，带有可提供反向电池保护的内置二极管
- 5通道预驱动器，用于外部FET驱动器
- 预驱动器1和3可配置用于O2H负载，外部N沟道Mos的源极上带有外部分流电阻
- 6通道预驱动器，用于内部或外部点火器驱动器
- 1个符合ISO9141/LIN 2.1标准的K线
- 集成电荷泵
- VRS接口
- 看门狗
- 引脚唤醒
- 温度传感器与监控
- 带唤醒功能的停止计数器
- 双带隙参考和振荡器
- 用于差分单端模式的微秒通道 (MSC)
- SEO功能
- 具有CAN唤醒功能的CAN-FD
- 可通过MSC提供器件寄存器设置和全面诊断
- 通过测试点访问所有相关引脚
- 兼容SPC563M-DISP的输入信号连接器
- 可使用简单的适配器连接到通用微控制器板
