产品概述
描述

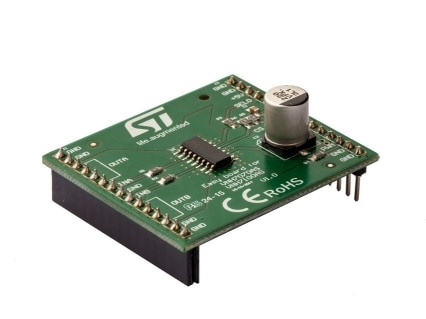

EV-VNH7100AS为您提供了一种简单的方法，可将意法半导体VIPower® M0-7 H桥驱动器连接到现有的原型电路中。此评估板预装有VNH7100AS H桥。板上配置了最少的电气组件（根据器件数据手册推荐），用户可直接连接负载、电源和微控制器，无需额外设计或连接外部组件。
VNH7100AS是一款全桥电机驱动器，适用于广泛的汽车应用。该器件集成了双单片高边驱动器和两个低边开关。所有开关均采用意法半导体专有的VIPower M0技术设计，能够高效地将真正的功率MOSFET与智能信号/保护电路集成在同一芯片上。三个芯片均采用SO-16N封装，装配在电气隔离的引线框架上。
此外，其完全对称的机械设计在电路板层面提供了卓越的可制造性。
输入信号INA和INB可直接与微控制器连接，用于选择电机方向和制动条件。SEL0引脚用于向微控制器传输MultiSense上的信息。MultiSense引脚可通过输出与电机电流值成比例的电流来监控电机电流。
支持频率高达20 kHz的PWM，可在各种条件下控制电机速度。
-
所有功能
- 专用于VNH7100AS的简单单片IC应用板
- 提供电气连接和散热功能，便于快速原型设计
质量与可靠性
| 产品型号 | Marketing Status | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|
| EV-VNH7100AS | 批量生产 | Ecopack1 | - | - | - | |
EV-VNH7100AS
Package:
Ecopack1Material Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
