产品概要
描述

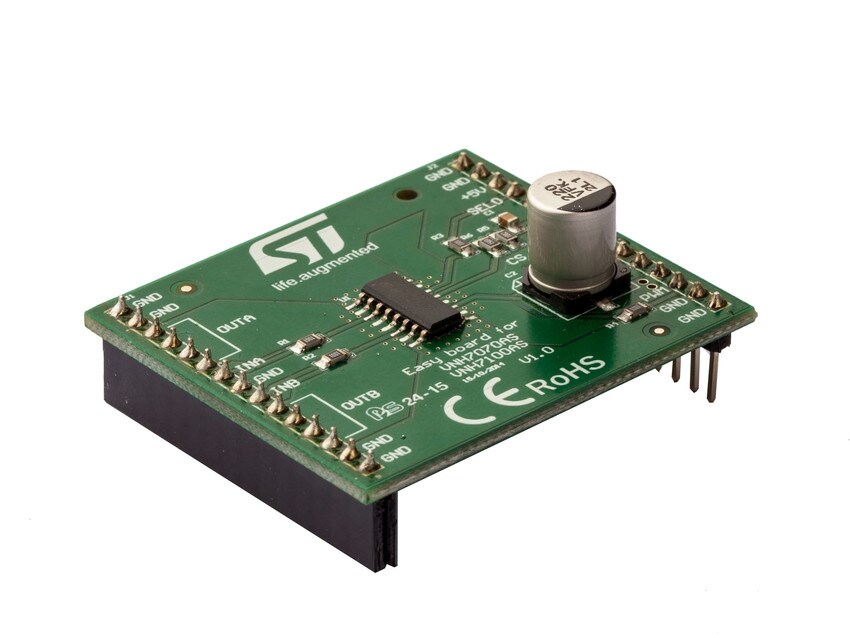

EV-VNH7070AS为您提供了一种将STMicroelectronics® VIPower® M0-7 H桥驱动器接入现有原型电路的简便方式。该评估板预装有VNH7070AS H桥。板上配置了最少的电气组件（根据器件数据手册推荐），用户可直接连接负载、电源和微控制器，无需额外设计或连接外部组件。
VNH7070AS是一款全桥电机驱动器，适用于多种汽车应用。集成了双单片高边驱动器和两个低边开关。两个开关均采用意法半导体专有的VIPower® M0技术设计，可在同一芯片上高效集成真正的功率MOSFET和智能信号/保护电路。三个芯片均采用SO-16N封装，装配在电气隔离的引线框架上。
此外，其完全对称的机械设计在电路板层面提供了卓越的可制造性。
输入信号INA和INB可直接与微控制器连接，用于选择电机方向和制动条件。SEL0引脚用于向微控制器传输MultiSense上的信息。MultiSense引脚可通过输出与电机电流值成比例的电流来监控电机电流。
PWM频率最高达20 kHz，可在所有条件下控制电机速度。
-
性能一览
- 专用于VNH7070AS的简易单片IC应用板
- 提供电气连接和散热功能，便于快速原型设计
