产品概述
主要优势
多样化镜头选择
多款评估摄像头模块可供选择，所有模块均采用统一的连接器与引脚排列，方便您选配理想镜头。
无缝过渡到量产阶段
您可直接购买意法半导体合作伙伴的现成量产模块，或选择镜头定制方案，轻松实现从测试到量产的无缝扩展。
描述

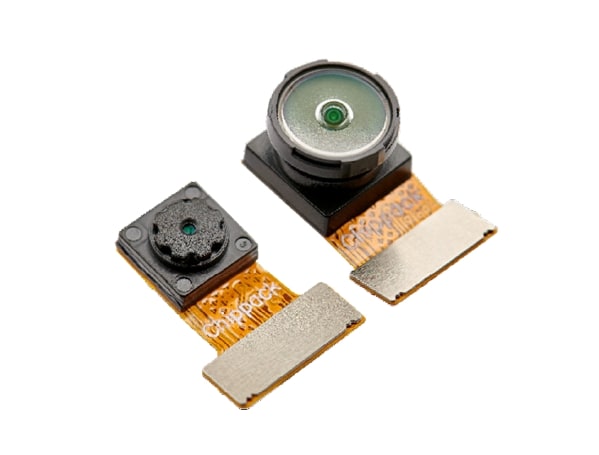

CAM-55G0 Promodule是一整套摄像头模块样件，专用于无缝评估和集成VD55G0 38万像素单色图像传感器。这些即用型视觉扩展集成了VD55G0图像传感器、镜头支架、镜头以及即插即用的柔性连接，尺寸小至5.0 mm²。
CAM-55G0系列充分发挥内嵌的VD55G0图像传感器的完整片上功能工具箱，包括分箱、自动曝光和场景管理等。多个GPIO接口支持模块与外部触发信号及照明同步。Promodule配备单通道MIPI CSI-2输出接口，特别适合嵌入式低功耗设置。
提供多款Promodule参考，配备不同规格镜头，以满足各类应用的光学配置与机械尺寸限制需求。所有摄像头模块均配备相同的FPC板对板连接器和引脚排列。这种即插即用型架构支持快速更换Promodule，并在配备不同镜头、色彩版本及图像传感器的意法半导体BrightSense产品组合中重复使用相同配置。
CAM-55G0 Promodule可以使用意法半导体提供的硬件和软件工具在计算机或嵌入式处理板上进行测试和集成。兼容的EVK Main和P-Board硬件套件分别能够直接连接到PC和嵌入式处理平台。可以从网站的“成像软件”部分下载评估GUI软件和Linux驱动程序。
-
所有功能
- “Promodule”：用于评估的一站式摄像头模块：
- 包括VD55G0图像传感器、镜头支架、镜头和即插即用的柔性连接。
- 在洁净室环境中使用专用设备对镜头进行聚焦、粘合和测试。
- 尺寸小至5.0 mm²。
- 多种镜头可选：
- 用于宽场景捕捉的超广角镜头 (158° DFOV)。
- 支持各种系统设置且采用超薄型设计的通用镜头 (79° DFOV)。
- 即插即用型连接器，可随时更换Promodule：
- FPC板对板的30引脚连接器。
- 适合所有意法半导体Promodule的相同连接器。
- 可随时进行评估和集成：
- 在计算机上使用EVK Main硬件工具和评估GUI免费软件，通过USB输出。
- 在嵌入式处理平台上使用P-Board硬件工具和免费的Linux软件工具，通过MIPI CSI-2输出。
- “Promodule”：用于评估的一站式摄像头模块：
您可能还会喜欢...
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
Schematic Pack (2)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 26 Jul 2024 | 26 Jul 2024 | ||
| 1.0 | 26 Jul 2024 | 26 Jul 2024 |
CAD Design Files (2)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 26 Jul 2024 | 26 Jul 2024 | |
| ZIP | 1.0 | 26 Jul 2024 | 26 Jul 2024 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| CAM-5G0-079CLR | 批量生产 | CARD | 工业 | Ecopack1 | - | - | - | |
| CAM-5G0-158CLR | 批量生产 | CARD | 工业 | Ecopack1 | - | - | - | |
CAM-5G0-079CLR
Package:
CARDMaterial Declaration**:
CAM-5G0-158CLR
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
样片和购买
| 产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | 供应商 | 一般描述 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAM-5G0-158CLR | | | distributors 无法联系到经销商，请联系我们的销售办事处 |
|
| ||||||||
| CAM-5G0-079CLR | | | distributors 无法联系到经销商，请联系我们的销售办事处 |
|
|
CAM-5G0-158CLR 批量生产
CAM-5G0-079CLR 批量生产
