产品概述
描述

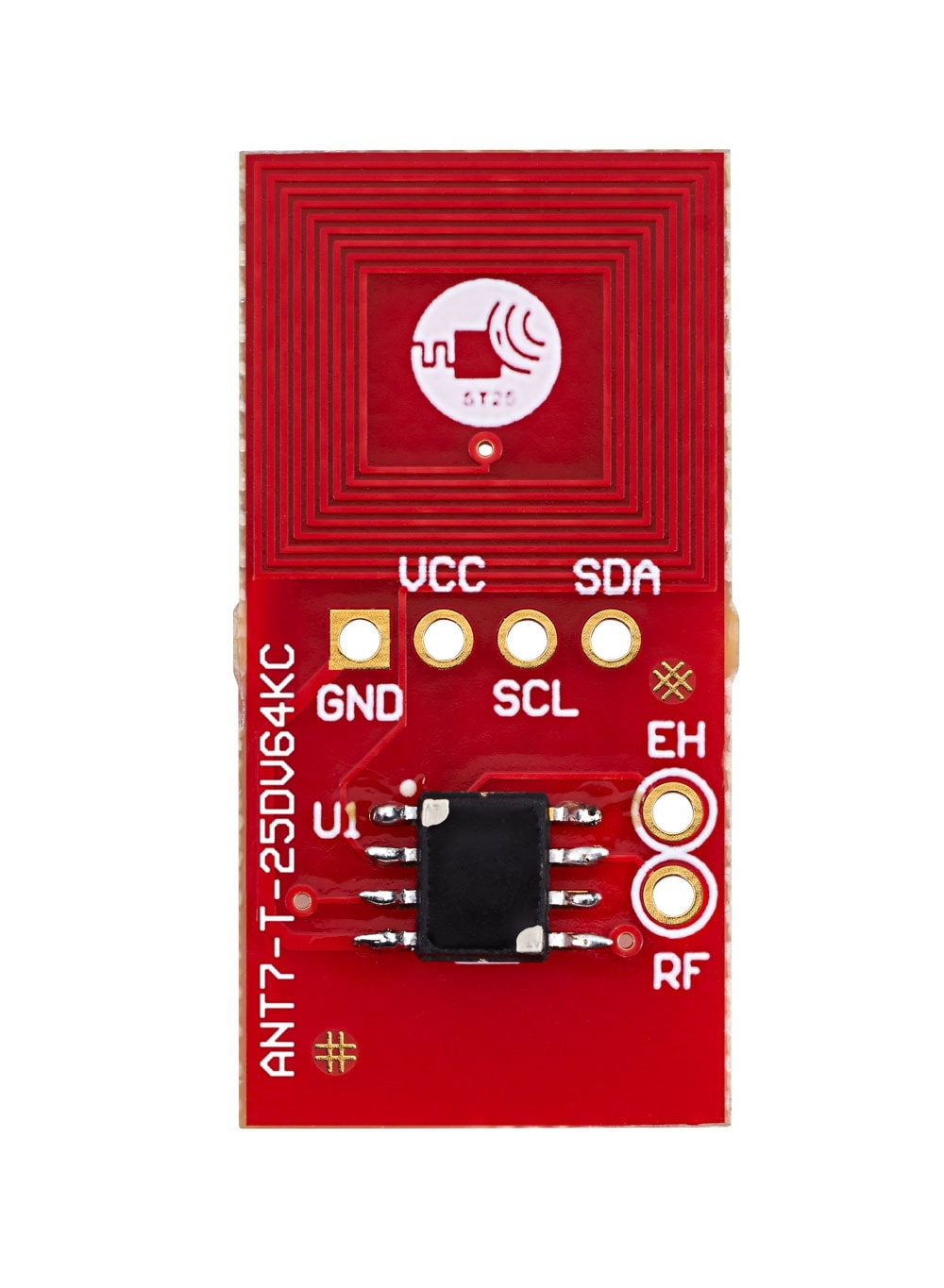

ANT7-T-25DV64KC天线参考板是一款即时可用的PCB，配备的ST25DV64KC一侧连接到一个14 mm x 14 mm的13.56 MHz蚀刻射频双层天线，另一侧连接一根I²C总线。
此评估板使得系统设计者们能够评估ST25DV64KC的性能及能力，并开始进行他们的设计。
为了演示能量收集功能，ANT7-T-25DV64KC可以与任意ST25R NFC读卡器评估板配合使用。
该板件的设计和Gerber文件可以从www.st.com下载。
如果采用外部供电，电源必须是安全特低电压（SELV），符合EN60950-1（< 5V，< 15W）。根据EN62368-1，电源被分类为ES1（电能量源类别1），PS1（功率源类别1）。
-
所有功能
- 即用型印刷电路板包括：
ST25DV64KC双接口EEPROM 14 mm x 14 mm，13.56 MHz双层蚀刻天线 I²C测试点 RF事件可配置通用输出（GPO） 模拟能量收集（EH）输出
- 即用型印刷电路板包括：
您可能还会喜欢...
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
Board Manufacturing Specifications (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 25 Jul 2022 | 25 Jul 2022 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| XLSX | 1.0 | 29 Apr 2025 | 29 Apr 2025 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 29 Apr 2025 | 29 Apr 2025 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| ANT7-T-25DV64KC | 批量生产 | CONTRACTS | 工业 | Ecopack2 | - | - | - | |
ANT7-T-25DV64KC
Package:
CONTRACTSMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
