AEK-POW-L5964V1

NRND
Design Win

带L5964的数字控制DC-DC转换器,用于汽车应用

下载数据摘要

产品概述

描述

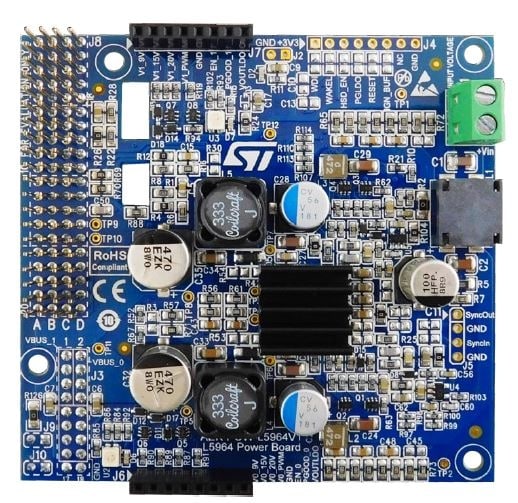

AEK-POW-L5964V1扩展板设计用于要求不同电压的动车或卡车车身应用,例如:USB-PD或信息娱乐系统。该产品具有两个独立的转换器,可以通过MCU控制提供固定或可变的输出电压。每个通道的输出电流最高为3A。

该评估板包含用于输入和输出电压的监测电路,以及用于指示工作状态的LED。通过适当的滤波技术可将EMI降至最低。

该转换器以具有过流和过热保护功能的L5964步降开关稳压器(降压拓扑)为基础。L5964集成了两个转换器的控制、电源开关和监测电路以及看门狗、唤醒与复位等功能。

AEK-POW-L5964V1扩展板是AutoDevKit计划的组成部分。可通过4x20公/母连接器将其插入其他板顶部,该连接器与SPC58EC-DISP或AEK-MCU-C4MLIT1评估板上的4x37 MCU公连接器兼容。

还为SPC5-STUDIO工具环境提供了一个演示应用和一个AutoDevKit组件插件。

  • 所有功能

    • 具有集成同步MOSFET的双通道独立降压稳压器
    • 每个通道的输出电流高达3 A
    • 通道可并联以获得更高的电流供应
    • 输入电压范围:6至14 V
    • 数字可选的固定输出电压:3.3 - 5 - 9 V
    • PWM可编程输出电压,在3.3V至11V范围步进为20 mV
    • 输出具有短路和过电流保护
    • 输入和输出电压监测器(UV或OV)及电源正常信号
    • 集成式热传感器提供热保护
    • 内部线性稳压器额外提供3.3 V输出
    • 看门狗、复位、输入/输出同步可用转换器
    • 板子尺寸:84.7 mm x 81.3 mm
    • 最大组件高度:10 mm
    • 汽车合规级意法半导体组件
    • 包含在AutoDevKit计划中
    • 符合RoHS和中国版RoHS标准
    • 通过WEEE认证
