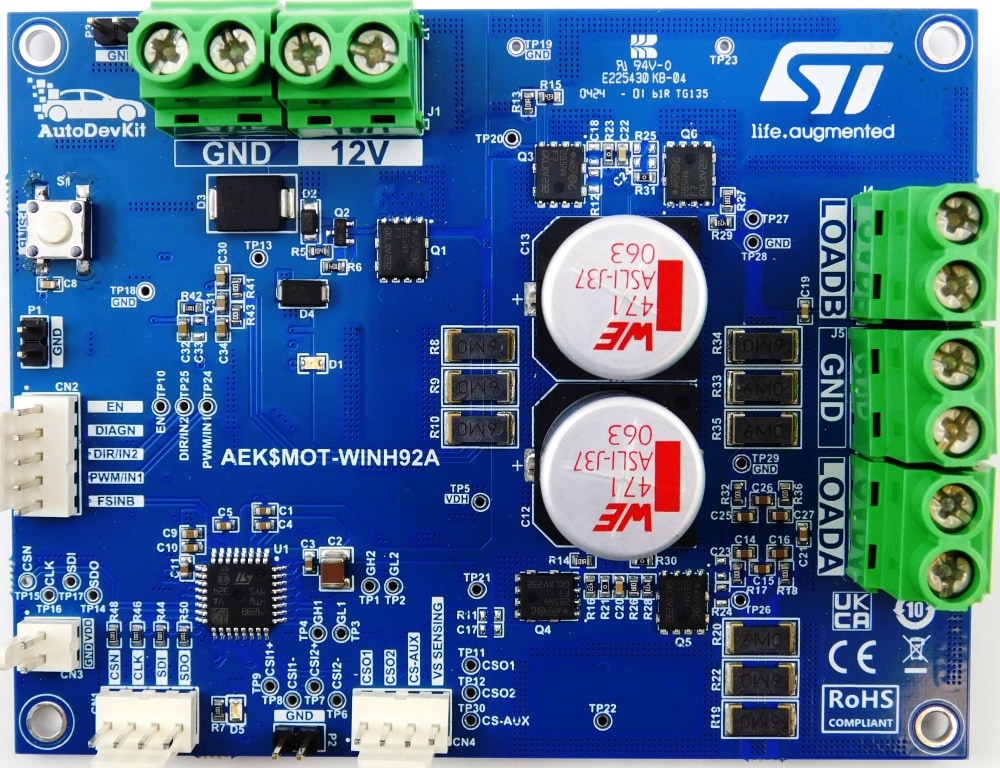

AEK-MOT-WINH92

描述

AEK-MOT-WINH92评估板的主要目标是驱动车窗升降器的直流电机，确保达到高安全性。

该开发板完全符合汽车市场的发展趋势，顺应车窗升降应用的发展方向，它提供了一种新型防夹机制，不需要使用电机编码器，而是利用开发板上的三种不同类型的电流检测（内嵌、低侧和高侧）。

该开发板可配置为使用单H桥来控制双向直流电机，或使用两个独立的半桥来控制两个单向直流电机。

该开发板外形小巧，因此可与任何微控制器轻松连接，配有用于进行SPI通信和电流检测的独立专用连接器，以及具有故障检测功能的基本电机命令接口。另一个主要特性是可调增益功能，用于实现防夹和应对任何车窗工作条件（如果在结冰等恶劣天气条件下打开车窗，电流范围水平可能会发生变化）。

该评估板还提供三种诊断功能，可用于检测设备处于关闭状态时的潜在接地短路、电池短路和开路负载状态。

出现故障时，DIAG引脚会向外部MCU发出警报，确保在出现开路负载、接地短路和电池短路、热警告和过热关断、欠压/过压及过流保护时及时干预。为便于在开发阶段进行系统调试，开发板布局中增加了一个故障安全按钮。

为了给开发板提供强大的保护，并防止因电源极性反向而造成损坏，我们还为其配备了反向极性保护功能。

凭借四个外部MOSFET，电流可达50 A，与开发板的功率耗散能力相匹配。

该开发板设计基于面向汽车应用的L99H92 H桥栅极驱动器，它具有灵活的电流检测功能，可提供面向高级防夹算法开发的不同工具。对于需要较高安全等级的系统，可以启用具有可配置时间窗口的看门狗。

AutoDevkit生态系统提供了大量适用于SPC58微控制器的演示和驱动程序，可快速跳转到开发板使用，从而为您的应用设计提供便利：

1) SPC582Bxx_RLA - AEK_MOT_WINH92测试应用程序，用于进行探索，可在AEK-MCU-C1MLIT1 MCU开发板上托管的SPC582B上下载；

2) SPC584Bxx_RLA - AEK_MOT_WINH92测试应用程序，用于进行探索，可在SPC584B-DIS探索板上托管的SPC584B上下载；

3) SPC58ECxx_RLA - AEK_MOT_WINH92全桥测试应用程序，可在AEK-MCU-C4MLIT1 MCU开发板上托管的SPC58EC上下载；

4) SPC58ECxx_RLA - AEK_MOT_WINH92双半桥测试应用程序，可在AEK-MCU-C4MLIT1 MCU开发板上托管的SPC58EC上下载；

5) SPC58xNxx_RLA - AEK_MOT_WINH92测试应用程序，用于进行探索，可在供参考的AutoDevKit Studio中获取；

6) SPC58ECxx_RLA - AEK_MOT_WINH92车窗升降测试应用程序，可在AEK-MCU-C4MLIT1 MCU开发板上托管的SPC58EC上下载。

前五种演示介绍了如何配置AEK-MOT-WINH92以驱动一个双向（全桥配置）或两个单向（半桥配置，用于油泵和水泵等）直流电机，并改变PWM占空比信号。

最后一种演示介绍了如何配置用于车窗升降应用的AEK-MOT-WINH92。
