产品概述
描述
X-CUBE-OUT3软件包扩展了STM32Cube的功能。该软件包可在STM32微控制器上运行，其中包含了一个驱动器，用于控制安装在X-NUCLEO-OUT03A1或X-NUCLEO-OUT4A1扩展板上的IPS2050H或IPS2050H-32（用于工业应用的双通道高边开关）。
一旦连接到NUCLEO-F401RE或NUCLEO-G431RB开发板上，该软件即可控制扩展板的输出通道。
用户可以构建一个包含最多四块堆叠的X-NUCLEO-OUT03A1和/或X-NUCLEO-OUT04A1扩展板的系统，用于评估最多八通道的数字输出模块。
每块板的两个通道均可在稳态模式或PWM模式下单独打开或关闭。
在PWM模式下，用户可以利用软件对扩展板进行编程，以便使用0-100 Hz范围内的特定频率（0.1 Hz分辨率）和0-100％范围内的特定占空比（1％分辨率）来打开和关闭扩展板。这两个通道的上述值也可能存在不同。

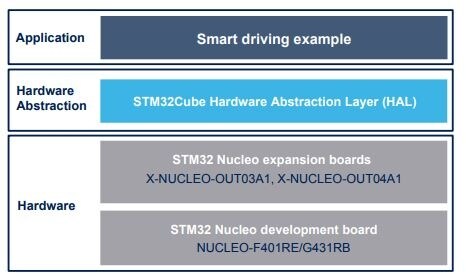

功能包中的软件可在三种集成开发环境 (IDE) 中使用：IAR、KEIL和STM32CubeIDE。
-
所有功能
- 用于构建IPS2050H和IPS2050H-32应用的软件包
- 高侧开关，带扩展诊断和智能驱动（用于电容性负载）
- 可通过即用型固件轻松评估IPS2050H和IPS2050H-32对工业负载的驱动和诊断能力
- 可在X-NUCLEO-OUT03A1或X-NUCLEO-OUT04A1扩展板上提供实现
- 支持NUCLEO-F401RE或NUCLEO-G431RB开发板
- 利用驱动程序库控制IPS2050H和IPS2050H-32
- GPIO、PWM和IRQ
- 故障/诊断中断处理
- 可借助STM32Cube在不同MCU系列之间轻松移植
- 免费易用的许可条款。
