产品概述
描述
STSW-OUT16F4固件运行在NUCLEO-F401RE开发板上，允许通过STSW-IFAPGUI图形用户界面控制X-NUCLEO-OUT16A1和X-NUCLEO-OUT17A1扩展板。
STSW-OUT16F4包含软件例程，可实现NUCLEO-F401RE与运行STSW-IFAPGUI的系统之间的USB通信，并支持对X-NUCLEO-OUT16A1或X-NUCLEO-OUT17A1扩展板的控制。
在GPIO/并行模式下，该固件可控制单块扩展板。在SPI模式下，该固件可控制8位或16位数据宽度，以及单块扩展板或两块以菊花链模式配置的堆叠开发板。

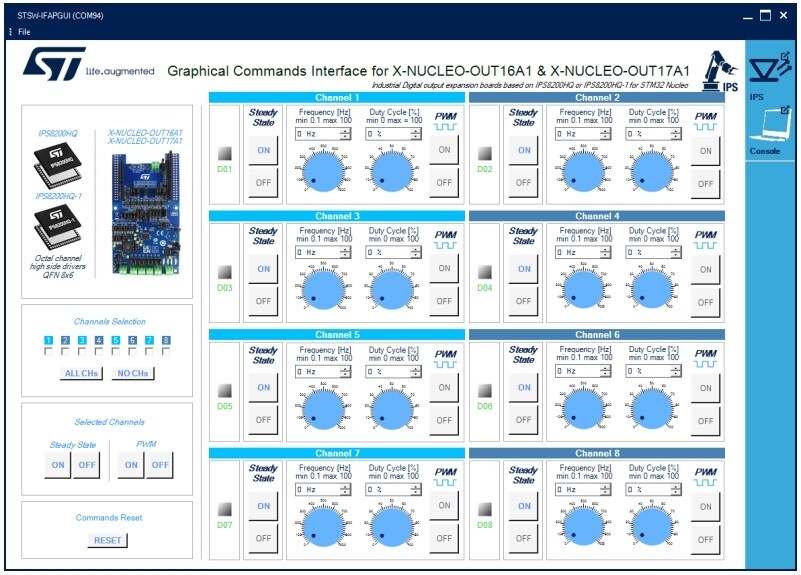

STSW-IFAPGUI基于一个通用引擎和多个插件，通过USB连接与运行在堆叠了扩展板的NUCLEO-F401RE开发板上的应用层进行通信。
-
所有功能
- 通过STSW-IFAPGUI图形用户界面可完全控制X-NUCLEO-OUT16A1和X-NUCLEO-OUT17A1扩展板
- 具体包括：
- 输出通道开关频率和占空比配置
- 支持SPI（8位无奇偶校验和16位有奇偶校验）和GPIO/并行控制模式管理
- 支持单个和菊花链（仅适用于SPI模式）管理
- 支持诊断信号可视化
GPIO/并行模式：外壳过热、电源正常、共用结过温 SPI模式：外壳过热、电源正常、共用结过温/通信故障、每通道过热、MCU冻结
