STSW-L9026GUI

批量生产
Design Win
储存到myST

STEVAL-L9026演示图形用户界面

获取软件 下载数据摘要

产品概述

描述

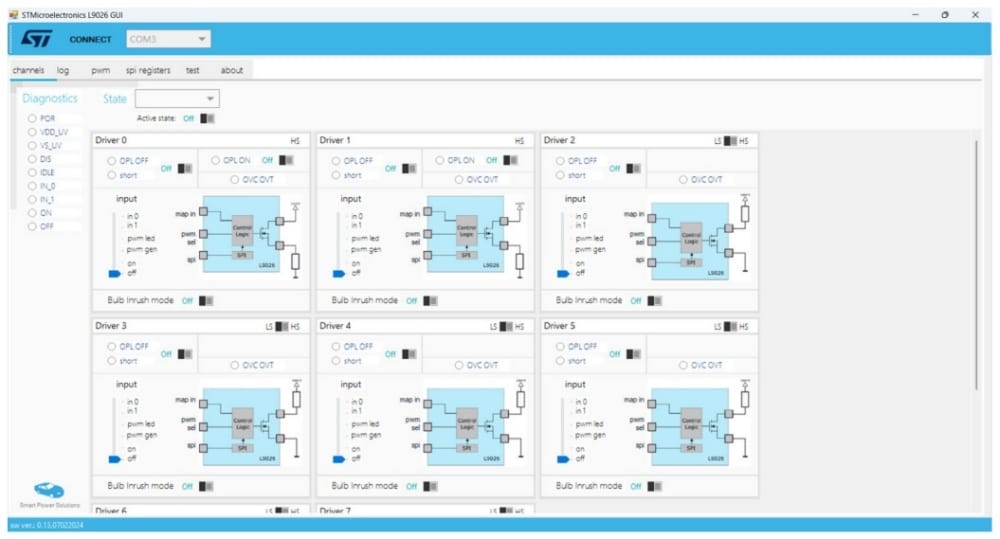

STSW-L9026GUI展示了L9026器件的主要功能，支持通过SPI/PWM或IN0/IN1输入驱动每个通道。

可通过非常直观的通道前置接口或在测试界面运行功能脚本实现驱动。

支持在ON/OFF状态下进行诊断设置。可配置BIM模式，演示过流情况下器件运行状况。

通过寄存器界面可查看相同功能，并对所需功能进行相应设置。

当使用一个PWM驱动器（PWM发生器/PWM LED）时，可通过PWM界面设置占空比、频率和频率调整等PWM参数。

微型开发板已预编程，需安装PLS驱动程序serial-jtag。

  • 所有功能

    • 连接STEVAL-L9026评估板的接口
    • 支持通过USB Type A转Mini B线缆连接STEVAL-L9026评估板
    • 通道接口可独立控制每个通道（最多8个），并选择每个通道的驱动方式（通过SPI、PWM或IN0/IN1输入）
    • 支持配置HS/LS通道
    • 通道0和1固定为HS专用通道
    • 图形用户界面支持ON/OFF状态下诊断、更改器件状态和BIM模式设置
    • 日志界面显示每个通道的驱动类型、状态和通道编号等信息
    • 当使用PWM驱动器时，可通过PWM接口设置PWM参数
    • 通过SPI寄存器接口可配置器件所有功能所需的寄存器
    • 测试界面支持通过运行程序脚本自动执行器件功能
    阅读更多 阅读较少信息
