产品概述
描述
STSW-IOLINKGUI设计用于简化分别基于L6360和L6362A IO-Link收发器的STEVAL-IOM001V1和STEVAL-IOD003V1评估板的控制。
该图形用户界面与STSW-IOM001软件包中的GUIFW_IOM01M1二进制文件（运行于NUCLEO-F446RE开发板）以及STSW-IOD003软件包中的GUIFW_IOD01A1二进制文件（运行于NUCLEO-L073RZ开发板）结合使用。

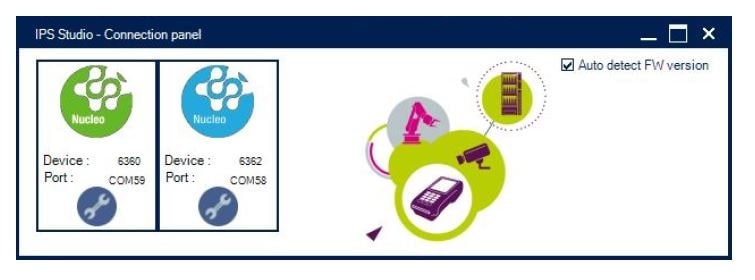

STSW-IOLINKGUI可自动检测通过USB电缆连接到笔记本电脑/PC的STM32 Nucleo开发板上运行的固件版本。
对于特色评估板，用户可通过该评估板监控和配置相关IO-Link收发器的内部寄存器、UART接口、数字信号及中断状态。
图形用户界面可从www.st.com免费下载。
-
所有功能
- 自动识别固件版本
- 针对STEVAL-IOM001V1：
- 通过NUCLEO-F446RE开发板控制评估板
- L6360地址选择
- 用于内部寄存器配置和监控的I²C控制
- 专门控制L6360的RESET、ENL+、ENC/Q和SEL引脚
- 通过IRQ引脚监控实现故障检测
- UART控制（INC/Q、OUTC/Q），支持速度选择（COM1、COM2、COM3）
- LED1中断和LED2控制
- 针对STEVAL-IOD003V1：
- 通过NUCLEO-L073RZ开发板控制评估板
- 专门控制L6362A的EN/DIAG和SEL引脚
- UART控制（IN2、OUTI/Q），支持速度选择（COM1、COM2、COM3）
- 通过OL和EN/DIAG引脚监控实现故障检测
