STSW-DPSLLCK1

描述

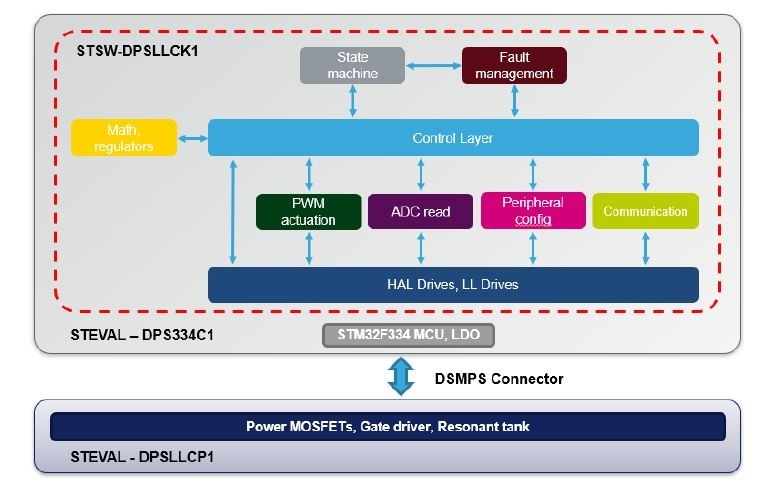

面向STEVAL-DPSLLCK1 3 kW全桥LLC转换器套件的STSW-DPSLLCK1固件包包含了用于调节输出电压的应用代码以及各种保护和控制功能。固件加载在STEVAL-DPS334C1数字控制板上，并运行在内嵌的STM32F334R8微控制器上，并且可以通过IAR Embedded Workbench工具链进行修改。

初级侧MOSFET由占空比为50%的PWM信号驱动，每个桥臂均设置了适当的死区时间，以确保在实现ZVS操作的同时，避免出现输入电压击穿。PI稳压器将以50 kHz的频率运行，并为初级侧器件提供PWM开关周期，以调整谐振回路的电压增益并将输出电压调节到所需的48 V。

开发板上电后，启动程序会将频率由380 kHz线性降至控制回路给定的值，以免出现电流尖峰。

一种基于V_DS检测功能的自适应SR算法将负责驱动次级侧MOSFET并降低导通损耗，而面向轻负载的突发模式运行则可以降低开关损耗并提高转换器效率。

控制固件还可提供快速过流保护、输入和输出的欠电压和过电压保护以及过温保护。

此外，系统还利用PWM信号来驱动电源板上的风扇，其转速由输出负载和散热器温度决定。

用户可以通过串行用户接口更改转换器的主要参数，并使能或禁止开环操作等控制功能。
