产品概述
描述

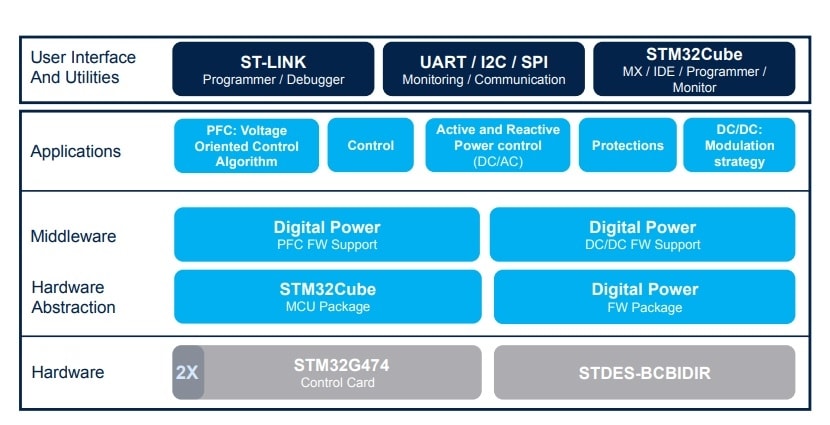

STSW-BCBIDIR提供了用于控制双级STDES-BCBIDIR电源转换器的解决方案，该电源转换器采用了专为数字电源应用而优化的混合信号数字MCU。
STM32Cube开发环境已完全集成，可扩展和简化用户的解决方案。
PFC固件可基于STM32G474RE处理完整的三相、两级AC-DC和DC-AC电源转换控制。固件包含复杂的电压定向控制 (VOC) 算法，可处理AC-DC转换中的功率因数或DC-AC转换中的交流输出功率（有功和无功）。
由于广泛采用了自适应调制技术和增强型电压与负载控制，DC-DC固件支持转换器以扩展的软开关方式运行。
此外，还提供了可提高可靠性和安全性的其他特性，例如输入和输出过压与过流保护、软启动。
-
所有功能
- 双向控制算法
- AC-DC（PFC控制）和DC-AC
- 电压定向控制 (VOC) 算法
- 功率因数控制 (PFC)
- 直流总线稳压 (PFC)
- 软启动 (PFC)
- 有功和无功功率控制 (DC-AC)
- DC-DC控制
- 宽负载/电压范围下的软开关
- 嵌入式控制：
电压控制 电流控制 软启动
- 保护功能
- 过流/电压/功率保护
- 输入/输出工作电压范围保护
- 开发环境
- 用于定制应用参数的D-power固件包
- 与STM32Cube软件生态系统完全集成
- 基于STM32G474RE MCU
- 采用高性能混合信号处理技术的可定制全数字解决方案
- 高分辨率定时器 (HRTIM)
- 集成先进模拟外设
