功率肖特基二极管

意法半导体的功率肖特基二极管融合了低压降特性和可忽略或零恢复功能。它们电压和电流的范围分别为15-200 V和1-240 A,覆盖了从低压OR-ing和48 V转换器到更高电压电池充电器和焊接设备的所有应用需要。

通用沟槽型标识

功率肖特基二极管属于STPOWER系列。

应用:

产品类型:

可以看到高温的温度计标识
高温功率肖特基二极管
意法半导体的高温功率肖特基二极管(如STPS20H100)的结温为175 °C,电压范围为60到170 V。这些二极管具有最低的漏电流和最佳的热失控保护带,可在外壳温度和漏电流方面提供更大的设计余量。它们是需要高压性能的紧凑型12/24 V转换器等应用的理想选择。该产品系列中的所有二极管的最高工作温度均为175 °C,并标有“H”。
查找产品
指示低值的速度计标识
低压降功率肖特基二极管
意法半导体的低压降功率肖特基二极管专为要求更高效率的应用而设计,电压范围为15到120 V。这些二极管具有最低的正向压降 (VF),最高结温为 150°C。它们在20-60 V的低压SMPS整流方面表现出色,是服务器应用中OR-ing二极管、笔记本适配器整流以及台式机或工业SMPS中续流等应用的理想之选。
查找产品
意法半导体功率沟槽二极管的标识
功率肖特基沟槽二极管
沟槽二极管代表了意法半导体功率肖特基二极管的最新创新成果。探索专为各种应用而设计的STPSTxH100系列的卓越性能和可靠性。我们先进的沟槽技术可确保出色的效率、减少功率损耗并改善热管理。
查找产品
指示平均值的速度计标识
中等VF和IR系列功率肖特基二极管
M系列肖特基二极管在正向压降、VF、漏电流和IR之间实现了平衡,额定电压为60到200 V。这些功率肖特基二极管专为高功率密度应用而设计,例如半轻薄或轻薄型笔记本适配器、电信和台式机的SMPS。这些器件利用低压器件的漏电流,结温为150°C,可在空间受限的设计中实现高能效和高电流密度。
查找产品

主要肖特基系列产品:

意法半导体的肖特基二极管可提供灵活的封装选项,以满足各种通孔和表面贴装轮廓要求。全新的PowerFLAT封装可有效提升30 V和45 V旁路二极管的功率密度,堪称太阳能板接线盒的理想选择。额定电压为60 V、80 V、100 V和120 V的功率肖特基整流器现在可用于支持在PCB上贴平放置的窄引线TO-220AB通孔式封装,非常适合采用超薄设计的笔记本电脑适配器。

SOD123Flat、SOD128Flat和PSMC封装都是为超薄设备设计中的功率肖特基整流器量身定制的封装。这些表面贴装封装与回流焊接工艺兼容。它们适用于LED照明、电池供电设备、消费电子产品以及恶劣工业环境中的功率转换器。

STPS3170就是一个出色的例子;该器件可将压降减少100-mV,并进一步降低开关损耗,而这是任何双极二极管都无法实现的。由于具备上述特性,这种全新的3 A 170 V SMA Flat肖特基二极管非常适合如LED照明这样的高频率和高温工作条件应用。

了解我们的产品组合

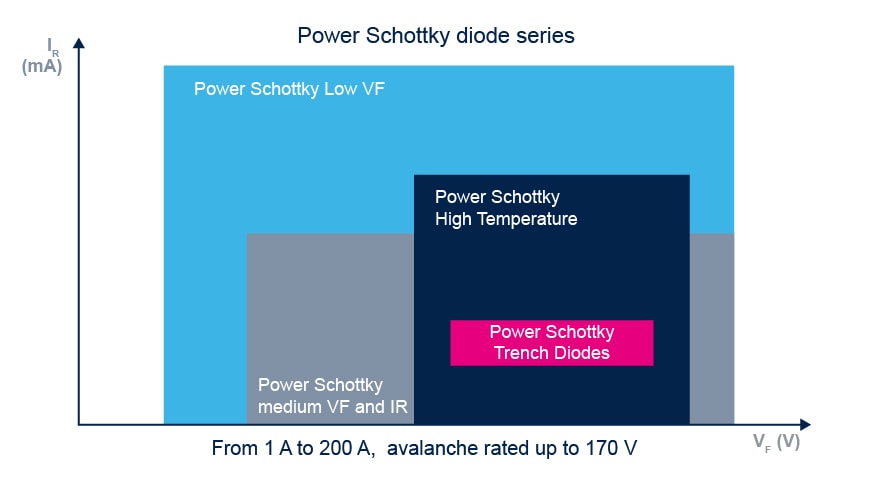

根据张力和强度轴划分的不同产品子系列

优势

  • 更低的正向电压
  • 更高的集成度
  • 更高的功率集成水平
  • 市面上品类最齐全的产品

Ultra Low Vf 100V Power Schottky Trench diodes

这些100V沟槽二极管专为工业和汽车应用设计。无论采用SOD123Flat封装还是DPAK封装,都能提供灵活的解决方案,从而支持功率密度更高的设计,提升应用整体性能。该产品系列的器件符合AEC-Q101标准。-40°C到175°C的宽泛的Tj工作范围,完全符合汽车应用需求。所有封装均达到了ECOPACK计划要求。

新型肖特基二极管厚度仅1毫米,适用于更轻更小巧的功率模块

意法半导体的40、60、100 V功率肖特基整流器采用SOD123Flat和SOD128Flat——厚度仅1毫米(12 mg和26 mg),其Tj范围为–40至175 °C,专为小型LED照明、电池供电的设备、功率转换器、电机驱动和用于恶劣工业环境的设备而量身定制。
比标准SMA封装薄约60%,同时可实现完全引脚兼容,因此设计人员能够开发出更轻更小巧的模块,或者将其作为现有设计中的替代品,如选择使用“L”系列产品(具有低前向压降)来提高其应用效率,或使用高温“H”系列产品来提高热失控风险的限制。

此外,意法半导体的40V、60V、100 V和200V功率肖特基整流器现在采用SMA Flat 和SMB Flat封装,提供更高的功率密度,而厚度仅有1 mm。它们完全兼容SMA和SMB PCB封装,甚至兼容SOD128封装。
