STLINK-V3SET

批量生产
Design Win

面向STM32/STM8的STLINK-V3模块化在线调试器和编程器

下载数据摘要

产品概述

描述

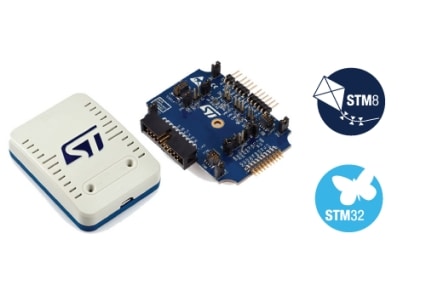

STLINK-V3SET是一款模块化的独立调试和编程探头,适用于STM8和STM32微控制器。该探头由一个主模块和一个补充的适配器板组成。

SWIM和JTAG/SWD接口用于与应用板上的任何STM8或STM32微控制器进行通信。

此外,STLINK-V3SET提供了一个虚拟COM端口接口,以便主机PC通过UART与目标微控制器进行通信;还提供了一些桥接接口(SPI、I2C、CAN、GPIO),以便主机PC通过自举程序对目标进行编程等等。

STLINK-V3SET可以提供第二个虚拟COM端口接口,以便主机PC通过另一个UART(称为桥接UART)与目标微控制器进行通信。桥接UART信号(包括可选的RTS和CTS)仅可在适配器板 (MB1440) 上使用。第二个虚拟COM端口需通过可逆的固件更新完成激活,这也会导致大容量存储接口(用于拖放式Flash存储器编程)无法使用。

STLINK-V3SET的模块化架构可通过适配器板等额外模块来扩展其主要功能。

  • 所有功能

    • 支持模块化扩展的独立探头
    • 通过USB连接器 (Micro-B) 自行供电
    • 高速USB 2.0兼容接口
    • 支持直接固件更新 (DFU)
    • JTAG/串行线调试 (SWD) 特定功能:
      • 支持3至3.6 V应用电压并可耐受5 V输入电压
      • 用于连接STDC14与MIPI10/STDC14/MIPI20的扁平电缆(配有1.27 mm间距连接器)
      • 支持JTAG通信
      • 支持SWD和串行线查看器 (SWV) 通信
    • SWIM特有的功能(仅适用于适配器板MB1440):
      • 1.65至5.5 V应用电压支持
      • SWIM 插头(2.54 mm间距)
      • 支持SWIM低速和高速模式
    • 虚拟COM端口 (VCP) 特有的功能:
      • UART接口支持3至3.6 V应用电压并可耐受5 V输入电压
      • VCP频率可达15 MHz
      • 适用于STDC14调试连接器(在MIPI10上不可用)
    • 多路径桥接USB,可桥接SPI/UART/I2C/CAN/GPIO的特定功能:
      • 支持3至3.6 V应用电压并可耐受5 V输入电压
      • 信号仅适用于适配器板 (MB1440)
    • 二进制文件的拖放式Flash存储器编程
    • 双色LED:通信、电源
