产品概述
描述

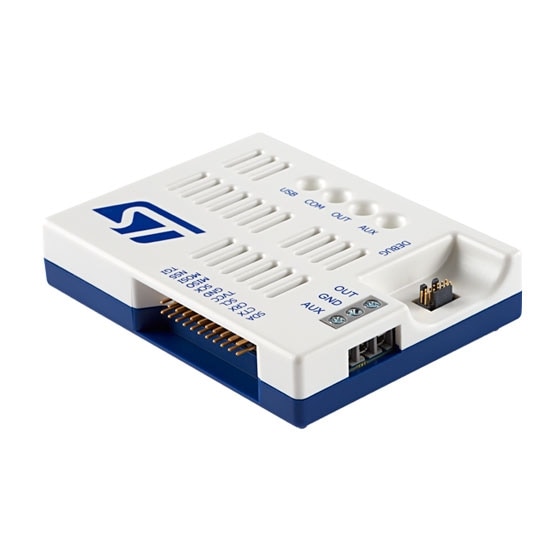

STLINK-V3PWR是一款独立式调试探测器，将调试探针与源测量单元 (SMU) 合二为一，可在执行代码的同时监测STM32应用的实时功耗。该工具尤其适用于功耗优化（专利申请中）。
STLINK-V3PWR可用作独立式源测量单元，用于为目标应用供电并测量电流消耗。在电流从极低电流快速瞬变为高电流的过程中，该产品能保持输出电压恒定。
STLINK-V3PWR还是一款适用于STM32微控制器的独立式调试和编程探测器。该产品内嵌一个多路径桥接接口，以及一个集成式电平转换器，可将输出电压转换为目标应用I/O电压。
STLINK-V3PWR USB Type-C®连接器用于实现与主机的数据通信，受电能力可达5 V/3 A，通过SMU和辅助输出为探测器和目标应用供电。
ST-LINK固件升级工具 (STSW-LINK007) 可以更新STLINK-V3PWR固件。为了获得最佳性能，需要将STLINK-V3PWR固件更新为最新版本。
-
所有功能
- 一象限源测量单元具有高分辨率和测量灵活性：
- 1.6到3.6 V的可编程电压源
- 输出电流额定值为500 mA，550 mA过流保护 (OCP)
- 1 SPS到100 kSPS的可编程采样率
- 动态测量：
- 几nA到500 mA的电流
- 功率测量高达1.65 W
- 50 kHz带宽/1.6 MHz/精度高达±0.5%
- 支持执行EEMBC® ULPMark™测试
- 在最高2 A电流的条件下，可测量1.6 V至3.6 V的辅助输出电压源（不执行电流测量，2.5 A过流保护）
- 嵌入式应用调试：
- JTAG/串行线调试 (SWD)：
- 支持SWD（串行线调试）和SWV（串行线查看器）通信，高达10 MHz
- 支持JTAG通信，高达20 MHz
- 虚拟COM端口 (VCP) 上具备UART接口，频率高达12 MHz
- 多路径桥接USB，可桥接SPI/I2C/CAN/GPIO
- 集成式电平转换器，可转换为1.6至3.6 V I/O电压
- JTAG/串行线调试 (SWD)：
- 四个双色LED，用于指示探针状态
- 三条用于连接STDC14与MIPI10/STDC14/MIPI20的扁平电缆，配有1.27 mm间距连接器
- 四条电缆（两条公头/公头，两条公头/母头）
- USB Type-C®连接器：
- 通过USB Type-C®供电（最小5 V/1.5 A）
- USB 2.0高速接口
- 通过USB进行探测器固件更新
- 直接通过STM32CubeMonitor-Power软件工具进行监测
- 一象限源测量单元具有高分辨率和测量灵活性：
