电流检测终极指南

电流检测是现代电子系统中的一项关键功能，能够对电机控制、电池管理和配电等各种应用中的电流进行实时监测与控制。

本指南概述了不同的电流检测方法、其工作原理以及选择电流检测放大器时需要考虑的关键参数。

什么是电流检测？

电流检测是一种用于测量流经导体或电路的电流的基本技术。它在电池管理、电机控制、配电和过电流保护等应用中发挥着至关重要的作用。

精确的电流测量能够提高系统监控能力、安全性和效率。意法半导体提供品类广泛的电流检测放大器IC产品组合，旨在满足各类应用的需求，具备高精度、宽电压范围和稳健的性能表现。

电流检测如何工作？

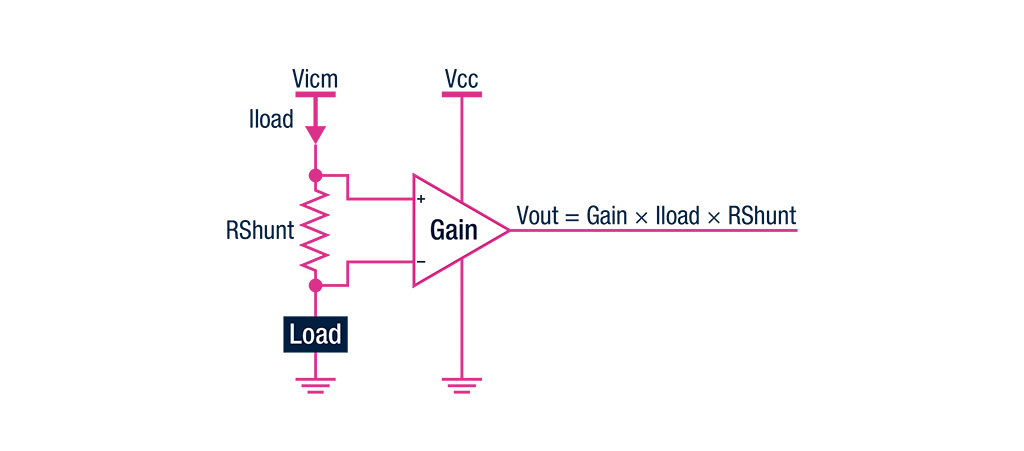

分流电流检测基于欧姆定律，即精密电阻（分流电阻）两端的压降 (VSENSE) 与流经该电阻的电流成正比：

VSENSE通常很小，以限制功耗。

之后，由内部仪表放大器对VSENSE进行放大。产生的输出电压 (VOUT) 与负载电流成正比。然后可以使用ADC（模数转换器）对其进行处理。

为何电流检测至关重要

精确电流检测的优势

• 增强安全和保护
• 提升效率和性能
• 预测性维护和故障检测
• 面向智能系统的数据驱动优化

电流检测的关键参数

在选择电流检测放大器时，以下参数至关重要：

• 输入共模电压 (Vicm)：输入引脚相对于地的电压范围。更大范围的Vicm支持在高压环境（例如汽车48 V系统）中进行检测。
• 负载电流范围：待测电流的预期范围。
• 电流方向：需要进行单向电流测量还是双向电流测量。

电流检测的配置和拓扑结构

• 高边检测：测量电源侧的电流
• 优点：可检测负载短路，安全性更高
• 低边检测：测量接地侧的电流
• 优点：更简单，成本更低
• 双向检测：检测双向电流
• 单向检测：仅检测单向电流

使用案例及应用示例

探索我们的电流检测产品，并找到适合您应用场景的解决方案。
