STM32微控制器上的图显

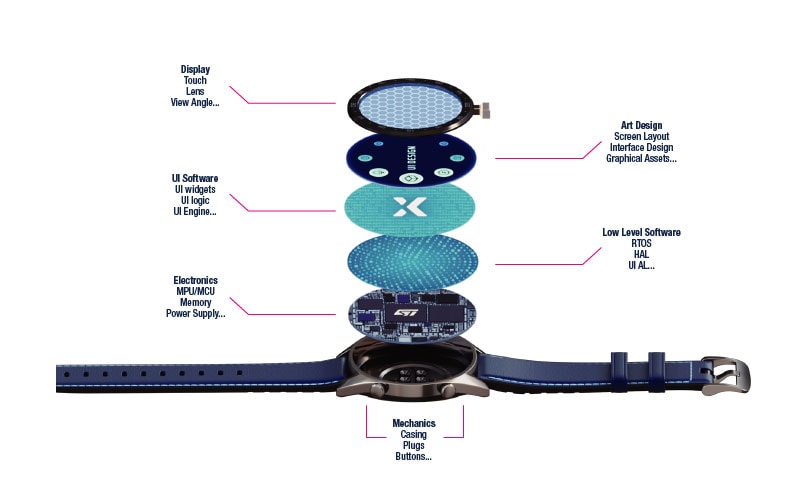

打造高性能图形用户界面 (GUI) 需要用到多种技能和专业知识，并涉及许多构建模块。首先，我们需要选择和采购合适的显示屏和外壳。其次，我们还需要对菜单和屏幕进行艺术创作，通过编程将艺术设计以用户界面的形式呈现出来，并开发相应的电控装置。只有这样，我们才能将各个开发环节串联起来，从而激发出能够将设计构想变为现实的灵感火花。
在STM32 MCU方面，意法半导体的TouchGFX框架为打造高性能GUI提供了一款功能强大的解决方案；该框架只需占用很少的CPU和存储器资源，就可以让开发流程变得更加精简和高效。此外，意法半导体还为您推荐了大量由意法半导体授权合作伙伴推出，可在STM32 MCU上运行的GUI库。
定义您的需求，然后相应地选择MCU和开发套件

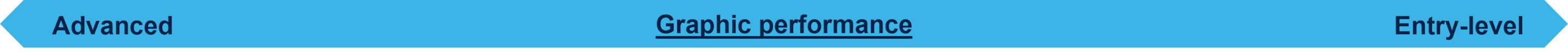

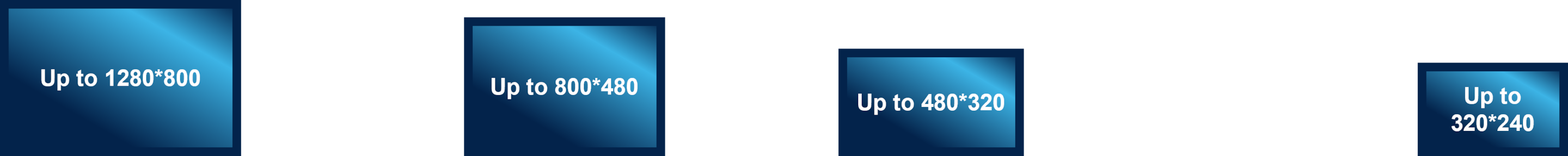

支持图形功能的STM32 MCU产品组合
| 帧缓冲区位置 | 外部 | 内部 | |||||||||
| 显示接口 | RGB-TFT | RGB-TFT | MIPI-DSI | RGB-TFT | RGB-TFT | RGB-TFT | 并行SPI | 并行SPI | SPI | SPI | SPI |
| STM32 MCU | STM32H7R/S | STM32H750 | STM32H747 | STM32N6x5 | STM32U5F/G9 | STM32H7A/B | STM32H5 | STM32U575 | STM32U0 | STM32C0 | STM32WB |
主要区别 | 高性能 | 外部存储器 | MIPI-DSI | 用于帧缓冲区的 | 支持矢量图形， | 适用于内部FB的 | 低成本， | 超低功耗， | 超低功耗，仅使用内部RAM | 超低成本，仅使用内部RAM | 单芯片 |
STM32 GUI开发套件
STM32为图形用户界面提供了大量的开发套件、软件示例和演示案例。
每个开发套件随附一个动画演示。每个演示的代码可在相关STM32Cube软件包中获得。
什么是TouchGFX？
集成在STM32生态系统中的TouchGFX是一款免费的GUI工具，提供创建高级GUI所需的一切。
- TouchGFX Designer - PC GUI构建工具和模拟器
- TouchGFX Generator - 用于配置和生成TouchGFX项目
- TouchGFX Engine - 经过优化的硬件加速图形库
开始创建自己的GUI
选择示例、观看演示，或从头开始导入图形化资产并使用TouchGFX Designer中的小插件创建自己的GUI应用。
刷新您的设计套件并运行您类智能手机的GUI
将您的开发套件连接到PC，然后只需点击“Run Target”（运行目标），TouchGFXDesigner就会自动使用安装的STM32Cube Programmer刷写您的套件。
支持图形功能的STM32 MCU内嵌不同的特性，允许开发人员实现嵌入式设备所需的性能和优化协调，例如：
- Chrom-ART Accelerator TM
- NeoChrom GPU和NeoChrom VG（矢量图形）GPU
- JPEG硬件加速器，支持添加M-JPEG高质量视频，可最大限度减轻CPU负载
- Chrom-GRC™ 具有丰富、先进的功能与特性，可满足各种分析应用的需求。
- 快速访问内部和外部内存以避免遭遇瓶颈问题，支持平滑的动画效果
- 单芯片解决方案无需搭配外部RAM和Flash存储器，适合低分辨率显示屏，可有效提升安全系统架构、缓冲策略和内存预算的灵活性
- 支持采用并行接口、LCD-TFT、以及MIPI-DSI嵌入式控制器的大型显示接口
Chrom-ART图形加速器是部分STM32微控制器的一项硬件功能，可通过降低常见图形操作的负载和提升其运行速度来优化图形应用。
优势
- 提高性能：有效提升图形应用的性能
- 降低CPU负载：让CPU免于执行密集型图形处理任务。
- 提升用户体验：支持打造具有视觉吸引力的复杂用户界面。
- 降低功耗：用电效率更高，是电池供电设备的理想之选。
通过选择各种技术（例如用于2D渲染的Chrom-ART、用于2.5D图形的NeoChrom GPU以及用于处理动态JPEG视频的JPEG编解码器），您可以打造一个高效的图形通道，从而显著提升各种多媒体应用的性能。这些硬件加速器可在确保提供流畅用户体验的同时，优化资源占用情况并减轻CPU的负载。
在资源有限的应用环境中，只使用必要的硬件加速器有助于节省电能并降低工作的复杂性，从而缩短产品的开发周期。
TouchGFX专家
我们技能高超且极具奉献精神的TouchGFX专家帮助您将想法转化为市场领先的产品。他们为您带来创新型方法，还有在TouchGFX和STM32微控制器方面的广博知识和丰富经验，帮助您设计下一个嵌入式产品，并迅速将想法转化为最终产品。
显示模块制造商
人机界面 (HMI) 触控显示解决方案
LCD/LCM模块开发、单芯片生产和材料工艺
智能触控界面和互连 (IIoT) 人机界面 (HMI) 模块提供商
高质量、可定制的显示解决方案供应商
GUI服务
电子咨询服务UI/UI/HMI设计和TouchGFX
创新软件和设计咨询
基于TouchGFX的项目开发服务
嵌入式技术领域的工程设计服务
生产和开发定制电子系统
该服务提供商可帮助用户开发基于TouchGFX GUI应用的系统
