Product overview
Key Benefits
Energy saving
With low stand-by power < 10 mW in no-load condition
Versatile design
Functions effectively in both isolated and non-isolated configurations
Highly integrated

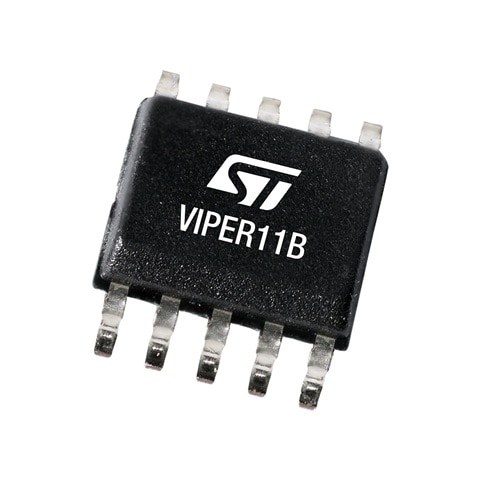

800 V avalanche-rugged power MOSFET with PWM current-mode control in SSOP10 package
-
All features
- 800 V耐雪崩功率MOSFET，可覆盖超宽VAC输入电压范围
- 嵌入式HV启动和传感FET
- 电流模式PWM控制器
- 漏极电流限制保护：
- 370 mA (VIPER113B)
- 480 mA (VIPER114B)
- 宽电源电压范围：4.5 V至30 V
- 最小化系统输入功耗：
- 空载条件下230 VAC时低于10 mw
- 250 mW负载下230 VAC时低于400 mW
- 开关频率抖动可降低EMI滤波器成本：
-
- 60 kHz ± 7%（L型）
- 集成1.2 V基准误差放大器
- 自动重启保护功能：过载/短路 (OLP)、线路或输出OVP、VCC钳位
- 脉冲跳频保护，可防止出现通量失控
- 集成热关断
- 内置软启动提高系统可靠性
