产品概述
描述

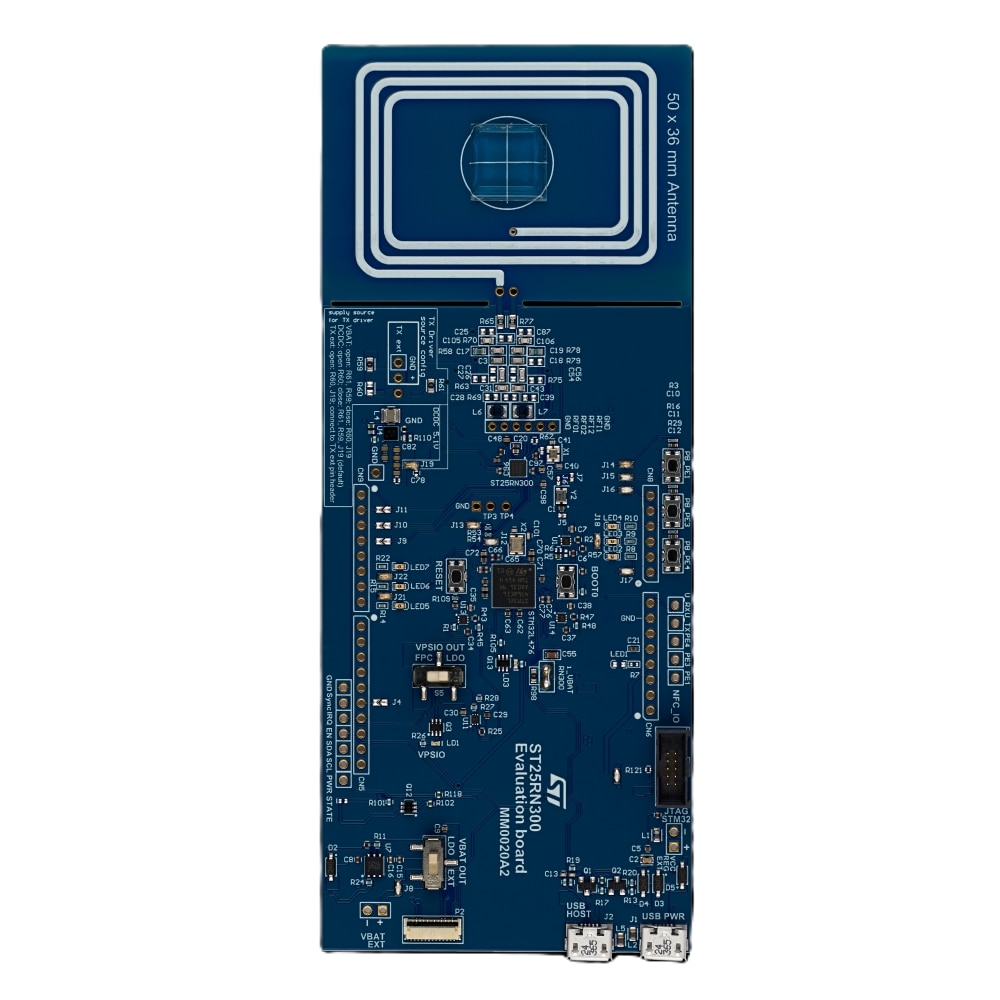

ST25RN300是一款NCI读卡器/NFC控制器，设计用于集成到NFC兼容产品中。
支持三种工作模式下的NFC功能：卡模拟、读卡器/写卡器以及点对点通信。该器件基于先进的Arm® Cortex®-M3 32位微控制器，设计用于增加射频通信距离、简化NFC技术集成，并支持在高能效、低功耗模式下运行。该器件在射频输出功率方面处于行业领先水平，工作功率可达2.2 W。得益于动态控制技术，可以安全使用最大功率进行通信：当卡片靠近时，功率会自动降低以确保互操作性和标准合规性。配合卓越的输出功率，其解调灵敏度得到提升，从而最大化与各类卡片的通信距离。
卡模拟模式无需任何外部振荡器或参考时钟源。通过有源负载调制和基于场强的自动调节，实现最大通信距离并确保互操作性。该器件凭借优化的场强检测灵敏度与高效稳定的低功耗卡检测机制，可在极低功耗模式下运行。可检测到其额定通信距离外的读卡器、卡片或标签
ST25RN300通过基于I²C连接的NCI 2.1（兼容2.2版）逻辑接口与应用处理器交换数据。
-
所有功能
- NCI读卡器
- 增强型有源负载调制技术
- 将Tx驱动功率提升至最高2.2 W
- 支持最高5.5 V电压的外部DC-DC转换器
- 通过优化功率传输实现最高输出功率
- 优化的低功耗模式
- 可选超低功耗休眠状态
- 电池电压监测
- 卡模拟 (CE) 模式下支持专有的帧内同步 (IFS)，确保低电量和开关关闭模式下的稳定性
- 已改进面向各类技术的XOR模式
- 带有CE模式外部参考时钟的OOFS
- 系统时钟
- 分数N型PLL输入频率范围：19.2 MHz至76.8 MHz
- 支持多个外部晶振（27.12 MHz和54.24 MHz）
- EMC测试支持32.768 kHz、16 MHz和32 MHz三种频率
- 可通过通信接口、GPIO、射频场或标签检测以及电源检测实现自动唤醒
- RF通信
- 支持无源点对点
- ISO/IEC 18092 - NFCIP-1发起设备和目标
- 读卡器/写卡器模式
- 兼容NFC Forum Type 1、2、3、4、5标签
- FeliCa™
- ISO/IEC 15693
- 仅特定型号支持MIFARE®协议（MIFARE Classic®读写模式，并受许可条款约束。如需更多信息，请联系您当地的意法半导体代表。）
- 卡模拟模式
- 支持ISO/IEC 14443 Type A和Type B
- FeliCa™
- 智能卡切换
- 支持无源点对点
- 通信接口
- 与以下I²C总线模式兼容：
- 1 MHz（极速模式）
- 400 kHz（快速模式）
- 100 kHz（标准模式）
- GPIO
- 专用芯片使能引脚
- 与以下I²C总线模式兼容：
- 电气特性
- 支持2.4 V 至5.1 V的电池电压
- I/O专用电压电平 (VPS_IO)：兼容1.2 V和1.8 V
- 工作环境温度范围：-40 °C至+85 °C
- 封装
- 采用WLCSP49封装（符合ECOPACK标准）
- NCI读卡器
