产品概述
描述

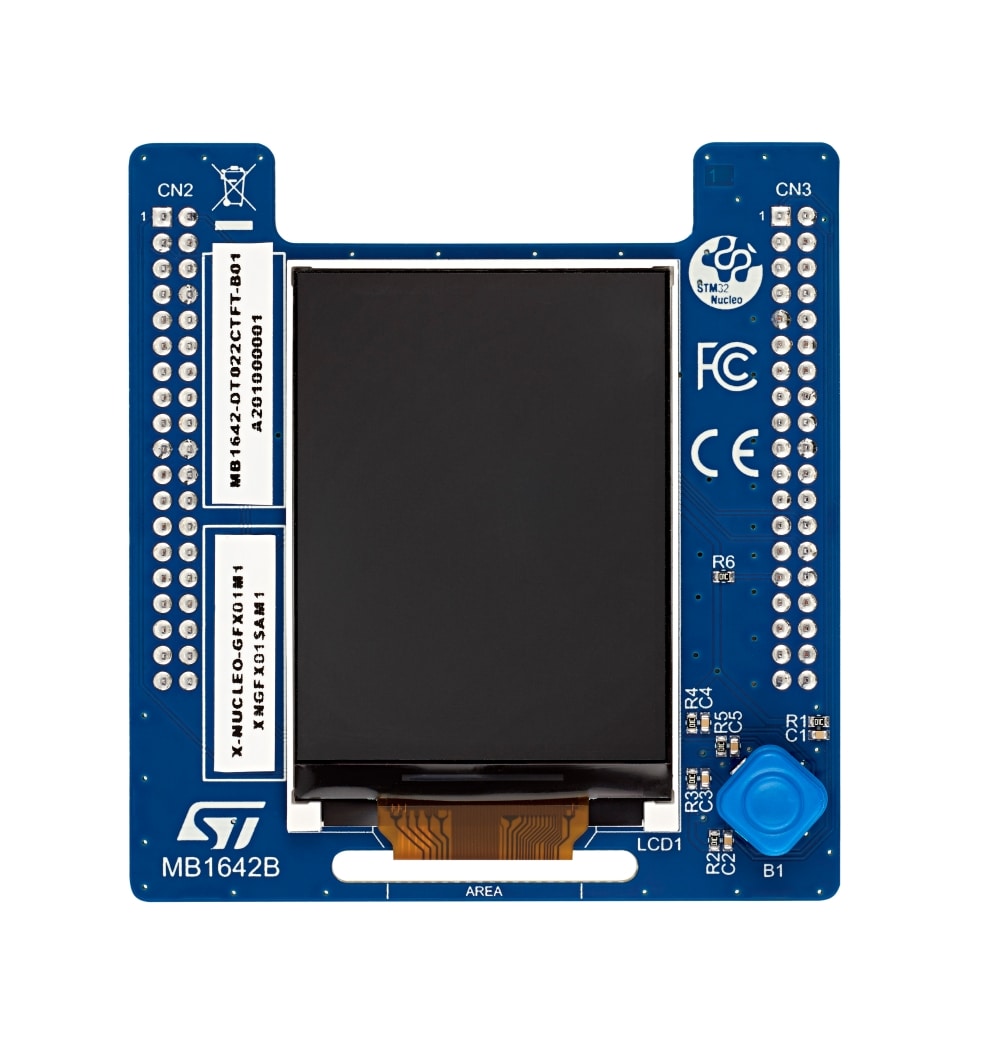

X-NUCLEO-GFX01M1和X-NUCLEO-GFX01M2扩展板 (X-NUCLEO-GFX01Mx) 为STM32 Nucleo-64板增加了图形用户界面 (GUI) 功能。
它们配备2.2" SPI QVGA TFT显示屏和64 Mb SPI NOR Flash存储器，用于存储图形图像、文本和纹理。这类扩展板还提供用于GUI导航的控制杆。
X-NUCLEO-GFX01M1使用ST morpho，仅支持一个SPI。它与下列Nucleo-64开发板兼容：NUCLEO-F030R8、NUCLEO-F070RB、NUCLEO-F072RB、NUCLEO-F091RC、NUCLEO-F401RE、NUCLEO-F410RB、NUCLEO-F411RE、NUCLEO-F446RE、NUCLEO-G071RB、NUCLEO-L053R8、NUCLEO-L073RZ、NUCLEO-L412RB-P、NUCLEO-L433RC-P、NUCLEO-L452RE、NUCLEO-L452RE-P和NUCLEO-L476RG。
X-NUCLEO-GFX01M2使用ST morpho，支持多达两个SPI。它与下列Nucleo-64开发板兼容，其中包括X-NUCLEO-GFX01M1兼容的开发板：NUCLEO-F030R8、NUCLEO-F070RB、NUCLEO-F072RB、NUCLEO-F091RC、NUCLEO-F103RB、NUCLEO-F302R8、NUCLEO-F303RE、NUCLEO-F334R8、NUCLEO-F401RE、NUCLEO-F410RB、NUCLEO-F411RE、NUCLEO-F446RE、NUCLEO-G070RB、NUCLEO-G071RB、NUCLEO-G0B1RE、NUCLEO-G431RB、NUCLEO-G474RE、NUCLEO-G491RE、NUCLEO-L010RB、NUCLEO-L053R8、NUCLEO-L073RZ、NUCLEO-L152RE、NUCLEO-L412RB-P、NUCLEO-L433RC-P、NUCLEO-L452RE、NUCLEO-L452RE-P、NUCLEO-L476RG、NUCLEO-WB15CC、NUCLEO-WB55RG和NUCLEO-WL55JC。
-
所有功能
- 2.2" SPI QVGA TFT LCD
- 64 Mb SPI NOR Flash存储器
- 控制杆，用于轻松实现菜单导航
- 兼容所选的STM32 Nucleo-64开发板（使用ST morpho接口）
您可能还会喜欢...
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (2)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 3.0 | 03 Nov 2021 | 03 Nov 2021 | |
| ZIP | 3.0 | 03 Nov 2021 | 03 Nov 2021 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 3.0 | 03 Nov 2021 | 03 Nov 2021 |
Schematic Pack (3)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 3.0 | 05 Nov 2021 | 05 Nov 2021 | ||
| 3.0 | 05 Nov 2021 | 05 Nov 2021 | ||
| 3.0 | 05 Nov 2021 | 05 Nov 2021 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | 材料声明** |
|---|---|---|---|---|---|---|
| X-NUCLEO-GFX01M2 | 批量生产 | CARD | 工业 | Ecopack1 | Yes | |
X-NUCLEO-GFX01M2
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
样片和购买
| 产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | 供应商 | 核心产品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| X-NUCLEO-GFX01M2 | | | distributors 无法联系到经销商，请联系我们的销售办事处 |
|
|
X-NUCLEO-GFX01M2 批量生产
