X-NUCLEO-GFX01M1

描述

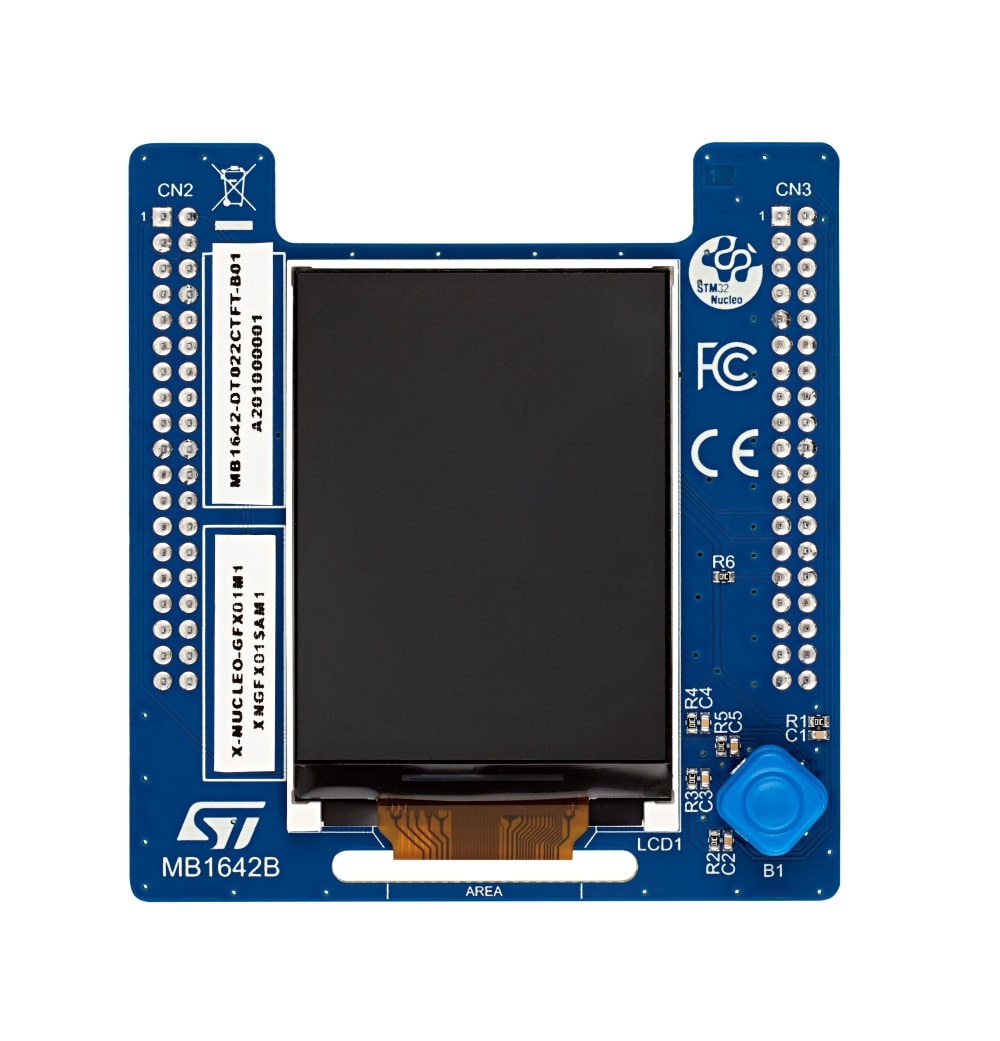

X-NUCLEO-GFX01M1和X-NUCLEO-GFX01M2扩展板 (X-NUCLEO-GFX01Mx) 为STM32 Nucleo-64板增加了图形用户界面 (GUI) 功能。

它们配备2.2" SPI QVGA TFT显示屏和64 Mb SPI NOR Flash存储器，用于存储图形图像、文本和纹理。这类扩展板还提供用于GUI导航的控制杆。

X-NUCLEO-GFX01M1使用ST morpho，仅支持一个SPI。它与下列Nucleo-64开发板兼容：NUCLEO-F030R8、NUCLEO-F070RB、NUCLEO-F072RB、NUCLEO-F091RC、NUCLEO-F401RE、NUCLEO-F410RB、NUCLEO-F411RE、NUCLEO-F446RE、NUCLEO-G071RB、NUCLEO-L053R8、NUCLEO-L073RZ、NUCLEO-L412RB-P、NUCLEO-L433RC-P、NUCLEO-L452RE、NUCLEO-L452RE-P和NUCLEO-L476RG。

X-NUCLEO-GFX01M2使用ST morpho，支持多达两个SPI。它与下列Nucleo-64开发板兼容，其中包括X-NUCLEO-GFX01M1兼容的开发板：NUCLEO-F030R8、NUCLEO-F070RB、NUCLEO-F072RB、NUCLEO-F091RC、NUCLEO-F103RB、NUCLEO-F302R8、NUCLEO-F303RE、NUCLEO-F334R8、NUCLEO-F401RE、NUCLEO-F410RB、NUCLEO-F411RE、NUCLEO-F446RE、NUCLEO-G070RB、NUCLEO-G071RB、NUCLEO-G0B1RE、NUCLEO-G431RB、NUCLEO-G474RE、NUCLEO-G491RE、NUCLEO-L010RB、NUCLEO-L053R8、NUCLEO-L073RZ、NUCLEO-L152RE、NUCLEO-L412RB-P、NUCLEO-L433RC-P、NUCLEO-L452RE、NUCLEO-L452RE-P、NUCLEO-L476RG、NUCLEO-WB15CC、NUCLEO-WB55RG和NUCLEO-WL55JC。
