产品概述
描述

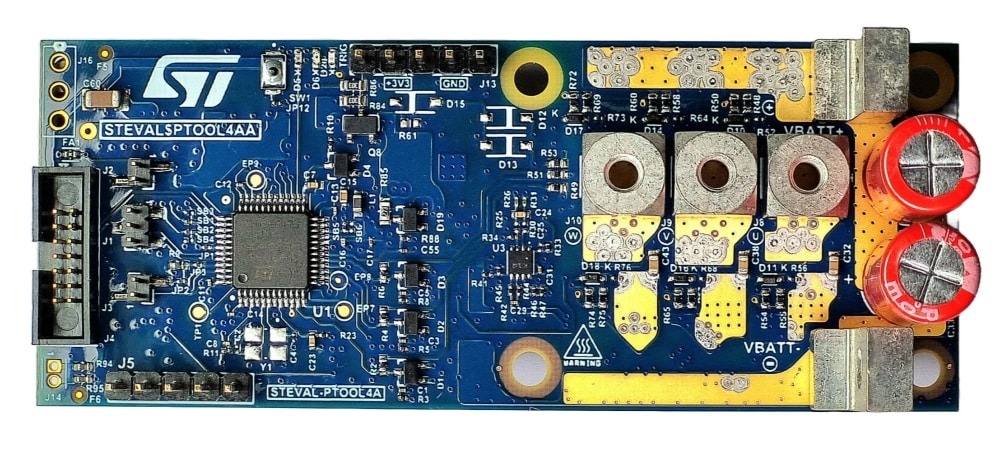

STEVAL-PTOOL4A是一款紧凑型系统，专门用于控制面向手持式电池供电工具等应用的无刷直流电机 (BLDC) 或永磁同步电机 (PMSM)。
该系统拥有高达250 W的功率，可通过节气门等标准输入集来控制电机的扭矩/速度。
用户可将此开发板连接到合适的21 V/250 W电动工具电机上。可以使用散热器或空气循环装置来实现更好的功率耗散效果，从而提升设备的峰值功率。
该参考设计非常适合实现钻机、磨床、圆盘切割机、圆锯、吹叶机和手持式割草机等各种电动工具的高性能电机控制。
由于尺寸小巧且具备充足的计算能力，该产品甚至能够满足无人机、轮椅、家用电器、电动自行车和机器人平台等应用的要求。
STEVAL-PTOOL4A中包含了一款高性能的STM32G473CE MCU，其中集成的外设专门针对电机控制应用进行了优化，可通过三半桥式栅极驱动器STDRIVE101来控制由六个高电流MOSFET组成的三相全桥转换器。
该MCU具有多种ADC外设，因而能够对电机相电流和反电动势电压进行同步采样。
该开发板能够利用MCSDK库来提供六步算法或高性能FOC算法的可配置选项。
-
所有功能
- 输入电压为12至28 V直流电压（标称21 V）
- 输出RMS电流高达20 A
- 开发板由以下关键器件组成：
- STM32G473CET6：基于Arm®的高性能Cortex®-M4 32位MCU+FPU，采用LQFP48 (7x7mm) 封装。该MCU内嵌三角函数和算术函数数学加速器 (CORDIC + FMAC)，以及用于电机控制PWM和死区生成的定时器
- STDRIVE101：带有内置稳压器的三半桥式栅极驱动器，采用VFQFPN (4x4mm) 封装
- STL220N6F7：六个N沟道60 V，0.0012 Ω（典型值），120 A，STripFET F7功率MOSFET，采用PowerFLAT 5x6封装
- L6981NDR：38 V，1.5 A同步降压转换器，采用PowerSO-8封装
- LDL112：具有反向电流保护的1.2 A低静态电流LDO，采用SO8-batwing封装
- TSV912IQ2T：双轨到轨输入/输出8 MHz运算放大器
- BAT54KFILM：40 V，300 mA小信号肖特基二极管（单品）
- BAT54SWFILM：40 V、300 mA小信号肖特基二极管（系列）
- 2STR2160：低压快速开关PNP功率晶体管
- 2STR1160：低压快速开关NPN功率晶体管
- 2STR21STPS0560Z：60 V、0.25 A功率肖特基整流器
- ESDALC6V1-1U2：用于ESD保护的单线低电容transilTM是一款高精度的500 mA稳压器
- 丰富的硬件特性可提供多个高效的电机控制选项
- 独立的ADC可通过分流器进行三相电流检测
- 3个用于反电动势感测的ADC通道
- 总线电压检测
- 通过栅极驱动实现硬件过流保护
- 温度感应选项
- 数字霍尔传感器或编码器输入选项
- 散热器安装选项
- 通过功能丰富的STM32电机控制生态系统实现对永磁同步电机 (PMSM) 和无刷直流电机 (BLDC) 的控制
- 通过电机控制库 (MCSDK)、关联GUI和解析器提供更广泛的配置
- 无传感器三分流或单分流矢量磁场定向控制 (FOC) 算法（默认）
- 适用于意法半导体高性能的STM32 ZeST（零速全扭矩）算法，可按需提供
- 无传感器或有传感器的六步算法选项
- 支持调节驱动动力学参数
- 支持选择开关频率等工作参数
- 其他标称和故障条件的参数值，例如过电流阈值
- 运行扭矩或速度模式
- 提供包括过流保护、欠压锁定和热保护在内的全方位保护
- 提供意法半导体开发板设计工具的配置示例，以及JSON文件
- 丰富的连接和用户控制选项
- 用于调试/编程的串行线调试 (SWD) 端口
- 面向SPI、UART、CAN/I²C引脚的通信接口
- 用于按钮和微调器的连接器，以及一个板载按键式开关
- 故障、状态LED以及用于照明的外部LED接口
- 可通过子卡实现增强功能
- 用于安装MEMS传感器板或存储器等子板的连接器
- 通过更换DC-DC转换器来扩大输入电压范围的连接器
- 开发板上的测试焊盘区域，用于监控重要信号或调试用的DAC输出
