描述

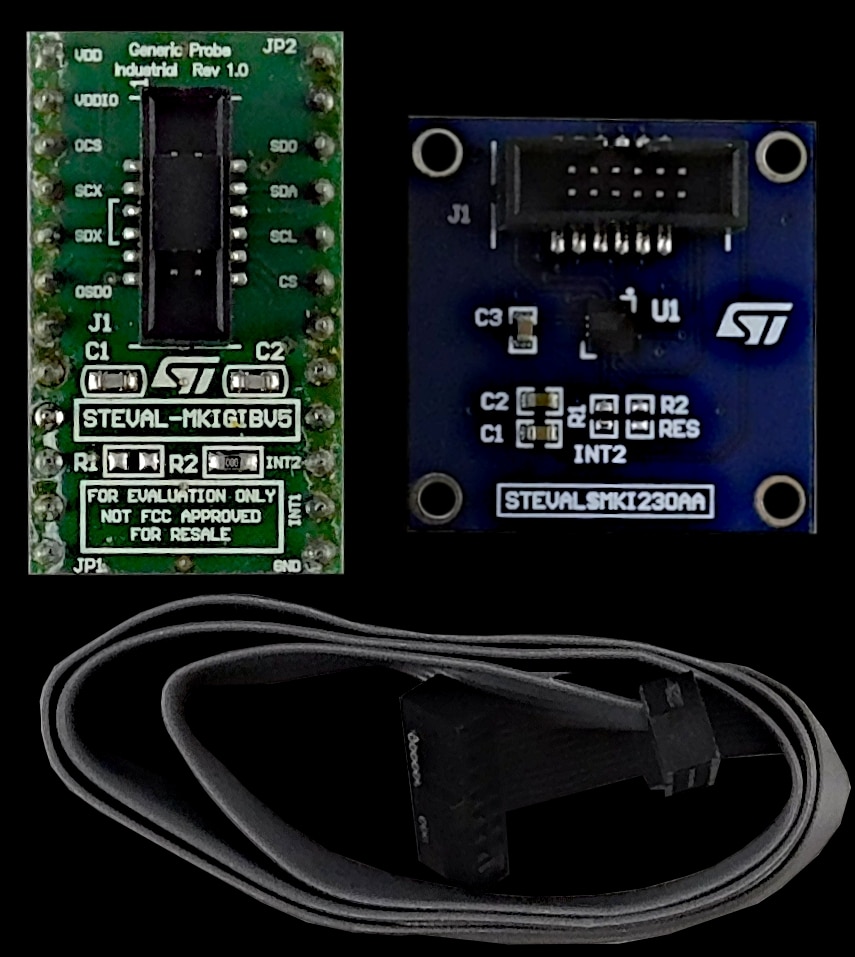

STEVAL-MKI230KA评估套件包含采用方形PCB的STEVAL-MKI230A主传感器板（安装了ISM330IS 3轴加速度计和内嵌ISPU的3轴陀螺仪）、STEVAL-MKIGIBV5适配器板，以及一根扁平电缆。主板通过扁平电缆连接到适配器板。
方形PCB的存在使传感器可以直接放置在需要进行测量的系统中，而测量位置可能与主板的位置不同。ISM330IS精确焊接在电路板的中心，可通过STEVAL-MKIGIBV5适配器板插入标准DIL24插座。
该套件提供完整的ISM330IS引脚排列，只需在VDD电源线上安装去耦电容即可使用。
该适配器还配有STEVAL-MKI109V3和STEVAL-MKI109D评估平台（含32位高性能微控制器），实现传感器与PC间数据桥接，用户可以在PC上使用可下载的MEMS Studio图形用户界面或面向定制应用的专用软件程序。
-
All features
- 用户友好型ISM330IS板
- 兼容标准DIL24插槽的完整ISM330IS引脚排列
- 全面兼容STEVAL-MKI109V3和STEVAL-MKI109D评估平台
- 通过RoHS 认证
特别推荐
所有资源
| Resource title | 版本 | Latest update | Actions | Details | 下載 |
|---|
Board Manufacturing Specifications (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 06 Apr 2022 | 06 Apr 2022 |
BOM (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 06 Apr 2022 | 06 Apr 2022 |
Schematic Pack (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 06 Apr 2022 | 06 Apr 2022 |
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | Material Declaration** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-MKI230KA | Active 产品已量产 | CARD | Industrial | Ecopack2 | Yes | - | - | |
