STEVAL-C34KAT2

批量生产
Design Win

带有嵌入式ISPU和温度传感器扩展套件的iNemo惯性模块

下载数据摘要 Order Direct

产品概述

描述

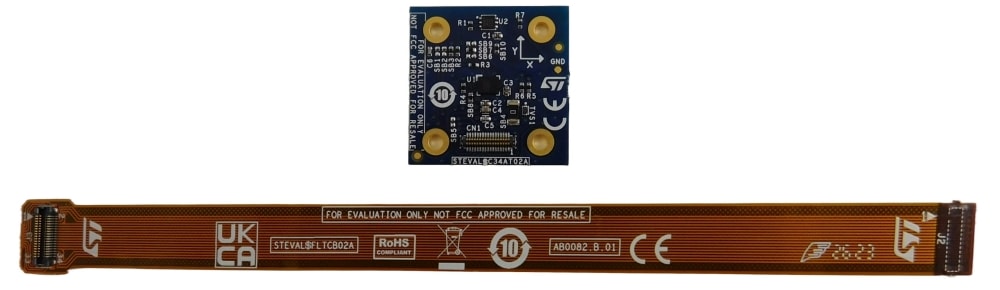

STEVAL-C34KAT2是一款多传感扩展套件,包含STEVAL-C34AT02扩展板和柔性电缆。

ISM330IS传感器焊接在25 mm x 25 mm小尺寸扩展板的中心。STTS22H温度传感器位于PCB侧,并通过通孔与PCB底部的裸露焊盘实现热耦合。

ISM330IS采用系统级封装,包含一个三轴数字加速度计和一个三轴数字陀螺仪,在高性能模式下以0.59 mA的电流实现卓越性能,同时支持常开低功耗特性,为工业和物联网解决方案提供出色的运动感知体验。

ISM330IS内置意法半导体全新类别的智能传感器处理单元 (ISPU),能够支持依赖传感器数据的实时应用。

ISPU是一款超低功耗、高性能的可编程内核,能够在边缘执行信号处理和AI算法。ISPU的主要优点包括支持C语言编程,并拥有增强型生态系统,可提供多种库和第三方工具/IDE。

ISPU的优化型超低功耗硬件电路支持算法的实时执行,属于无线传感器节点领域的前沿技术,广泛适用于从小型设备或附件到工业5.0企业解决方案的各种场景,例如异常检测、资产跟踪和工厂自动化等。

该扩展板可通过四个安装孔或双面胶带固定于设备上,用于振动分析。扩展包与STWIN.box套件 (STEVAL-STWINBX1) 兼容。

  • 所有功能

    • 套件内容:
      • 一块带34引脚板转FPC连接器的STEVAL-C34AT02多传感扩展板 (25x25 mm)
      • 一根34引脚柔性电缆
    • STEVAL-STWINBX1评估板的理想插件
    • 带有嵌入式ISPU的iNEMO惯性模块 (ISM330IS):
      • 具有可选量程的3轴加速度计:±2/±4/±8/±16 g
      • 具有可选量程的3轴陀螺仪:±125/±250/±500/±1000/±2000 dps
      • 嵌入式ISPU:超低功耗的高性能可编程内核,能够在边缘执行信号处理和AI算法,提供无缝的数字生活体验
      • 低功耗:高性能模式下电流消耗为0.59 mA,低功耗模式下为0.46 mA(仅陀螺仪 + 加速度计,不包括ISPU)
    • 精度为0.5 °C的低压、超低功耗I²C/SMBus 3.0温度传感器 (STTS22H)
      • 支持通过中断引脚进行可编程阈值设置
      • 超低电流:单次触发模式下1.75 µA
      • 工作温度范围:-40 °C至+125 °C
    • 底部裸露焊盘设计优化了温度传感器的热耦合性能
    • 电源输入范围:1.8 V至3.3 V
