产品概述
描述
STEVAL-BFA001V1B是专用于状态监控 (CM) 和预测性维护 (PdM) 的工业参考设计套件。

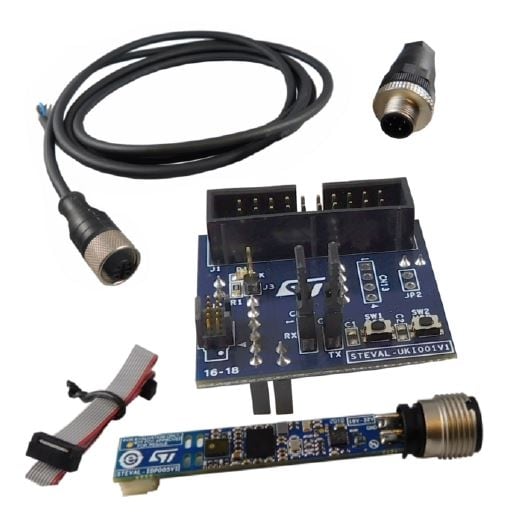

硬件开发套件包括一块工业传感器板 (STEVAL-IDP005V1)、一个用于ST-LINK/V2-1编程和调试工具的适配器 (STEVAL-UKI001V1)、一根0.050英寸的10引脚扁平电缆、一个带插入式触点的4极电缆安装连接器插头以及一个带2 m线缆的M12包容式连接器。
该固件包包含专用算法，用于先进的时域和频域信号处理，并支持3 kHz平坦带宽的3D数字加速度计分析。该软件包包含了适用于压力、相对湿度和温度传感器监测的驱动程序。此外，该软件包中还包含了用于声发射 (AE) 的音频算法。
该固件在高性能的STM32F469AI ARM® Cortex®-M4 32位微控制器上运行，且传感器数据分析结果将通过基于IO-Link设备收发器的有线连接进行发送（不包括IO-Link协议栈）。
STEVAL-BFA001V1B参考设计适用于监控电机、泵和风扇，并可加快预测性维护解决方案的开发速度。
该软件包还支持连接STEVAL-IDP004V1 IO-Link主机多端口评估板，并利用软件包中包含的PC GUI来显示算法输出和传感器数据。此外，只需通过STEVAL-UKI001V1适配器和任何STM32 Nucleo-64开发板上的ST-LINK/V2-1将STEVAL-IDP005V1连接到PC，即可使用通用终端仿真器在PC上显示数据。
包装内含一根用于供电或连接主端口的工业M12电缆。使用标准的多极线缆来管理连接：一根用于IO-Link数据，一根用于L+线（正电源电压极）、一根用于L-线（负电源电压级）。
布局设计符合工业应用IEC61000-4-2/4和EN60947的要求。
STEVAL-IDP005V1的尺寸 (50mm x 9mm x 9mm) 经过专门设计，可以反映真实的工业应用和需求。
该固件可通过STSW-BFA001V1免费获取。
-
所有功能
- 基于3D数字加速度计、环境和声学MEMS传感器的紧凑型状态监测和预测性维护解决方案
- 电源电压：18 - 32 V
- 主要元件：
- 32位ARM® Cortex®-M4内核，用于信号处理和分析 (STM32F469AI)
- iNEMO 6DoF (ISM330DLC)
- 绝对数字压力传感器 (LPS22HB)
- 相对湿度和温度传感器 (HTS221)
- 数字麦克风传感器 (MP34DT05-A)
- IO-Link PHY器件 (L6362A)
- 用于数据存储的EEPROM (M95M01-DF)
- 降压开关稳压器和LDO稳压器（L6984和LDK220）
- 具有用于预测性维护的高级频率和时域信号处理功能的，基于3D加速度计库的全套固件演示示例，包括：
- 可编程FFT大小（512、1024、2048）
- 可编程FFT平均值
- 可编程重叠
- 可编程窗口（Flat Top、Hanning、Hamming）
- 速度RMS移动平均值，最大加速峰值
- 频谱带中警告和报警条件的可编程阈值
- 麦克风算法适用于：
- PDM到PCM
- 声压
- 音频FFT
- IO-Link PHY使用L6362A设备收发器与主机进行数据通信
- M12工业连接器
- SWD连接器，用于调试和编程
- 复位按钮
- 带GPIO、ADC、I2C总线的扩展连接器
- 设计符合IEC行业标准要求
- 符合WEEE标准
- 符合RoHS标准
